DF11-12DP-2DS(24)、DF11-12DP-2DS(22)对比区别

高亮显示差异参数

型号 DF11-12DP-2DS(24) DF11-12DP-2DS(22)

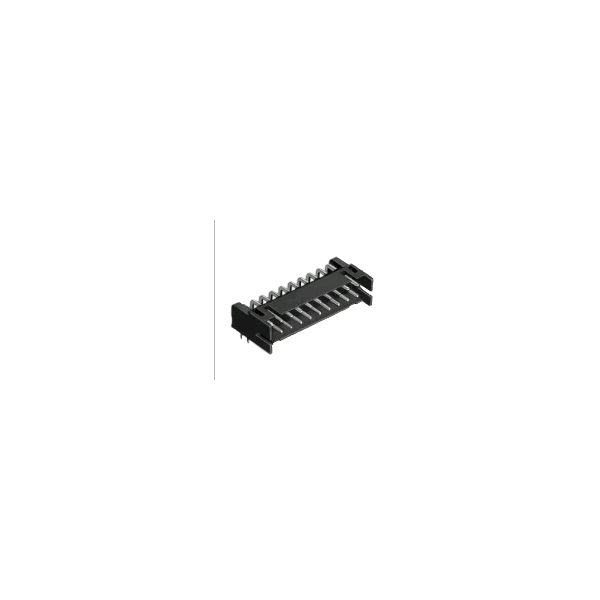

描述 Hirose DF11 系列直角引脚管座为 2mm 节距双排连接器，采用肋纹设计以防止连接器错误插入并具有锁定机制以防止意外断开。 部件号 DF11-xxDP-2DS(24) 具有镀锡触点 部件号 DF11-xxDP-2DS(52) 具有镀金触点黑色引脚管座，聚酰胺 UL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109CONN HEADER 12POS 2MM RT ANG TIN

数据手册 --

制造商 Hirose Electric (广濑) Hirose Electric (广濑)

分类 线对板连接器插头插座

安装方式 Through Hole Through Hole

封装 接头 -

引脚间距 2.00 mm 2.00 mm

触点数 12 12

极性 Male Male

触点电镀 Tin Tin

额定电流 2 A -

绝缘电阻 1000 MΩ -

排数 2 2

方向 Right Angle -

易燃性等级 UL 94 V-0 -

针脚数 12 12

接触电阻 <30mΩ @100mA -

拔插次数 30 -

额定电流(Max) 2 A -

额定电压 250 V -

接触电阻(Max) 30 mΩ -

工作温度(Max) - -

工作温度(Min) - -

长度 14 mm 14.0 mm

宽度 10 mm 10.0 mm

高度 5 mm 4.40 mm

封装 接头 -

引脚间距 2.00 mm 2.00 mm

外壳颜色 Black Black

颜色 Black Black

触点材质 Brass Brass

材质 Polyamide (PA) -

工作温度 -40℃ ~ 85℃ -

外壳材质 Plastic Plastic

产品生命周期 Active Obsolete

包装方式 Tube Tube

RoHS标准 RoHS Compliant Non-Compliant

含铅标准 Lead Free Contains Lead

REACH SVHC标准 No SVHC -

REACH SVHC版本 2014/06/16 -
