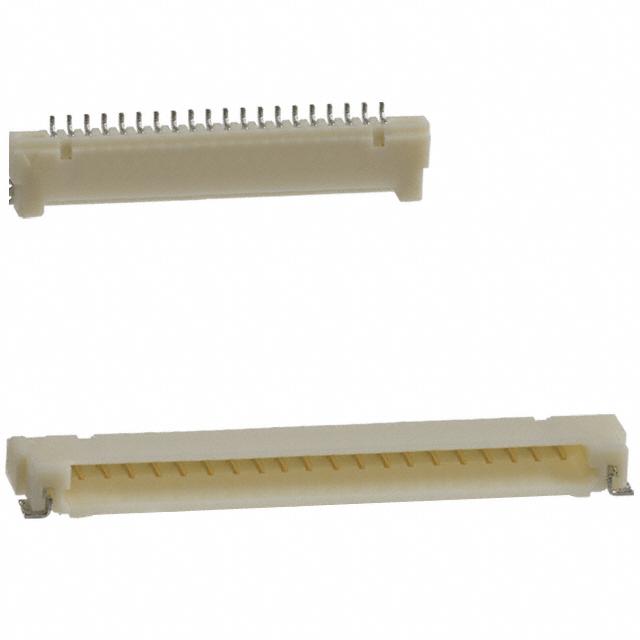

DF14A-20P-1.25H、DF14A-20P-1.25H(56)、DF14A-20P-1.25H(25)对比区别
型号 DF14A-20P-1.25H DF14A-20P-1.25H(56) DF14A-20P-1.25H(25)
描述 线至板连接器, 1.25 mm, 20 触点, 针座, DF14 Series, 表面安装 , 1 排DF14A 系列 20 位置 单排 1.25 mm 直角 表面贴装 排针DF14A 系列 20 位置 单排 1.25 mm 直角 表面贴装 排针
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器板对板连接器
安装方式 - Surface Mount Surface Mount
引脚数 - 20 -
封装 - - -
引脚间距 - - 1.25 mm
触点数 20 20 20
额定电流 - 1 A 1 A
绝缘电阻 - 500MΩ @100VDC 500MΩ @100VDC
排数 1 1 1
针脚数 - 20 20
接触电阻 - <30mΩ @100mA <30mΩ @100mA
额定电流(Max) - 1 A 1 A
额定电压 - 150 V 150 V
接触电阻(Max) - 30 mΩ 30 mΩ
极性 - - Male
触点电镀 - - Tin
长度 - 26.95 mm 29.95 mm
宽度 - 5.7 mm 5.7 mm
高度 - 2.5 mm 2.5 mm
封装 - - -
引脚间距 - - 1.25 mm
外壳颜色 - Beige Beige
颜色 - Beige Beige
触点材质 Brass Brass Brass
工作温度 - -35℃ ~ 85℃ -25℃ ~ 85℃
材质 - - Polyamide (PA)
外壳材质 - - Plastic
产品生命周期 Active Active Active
包装方式 - Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
