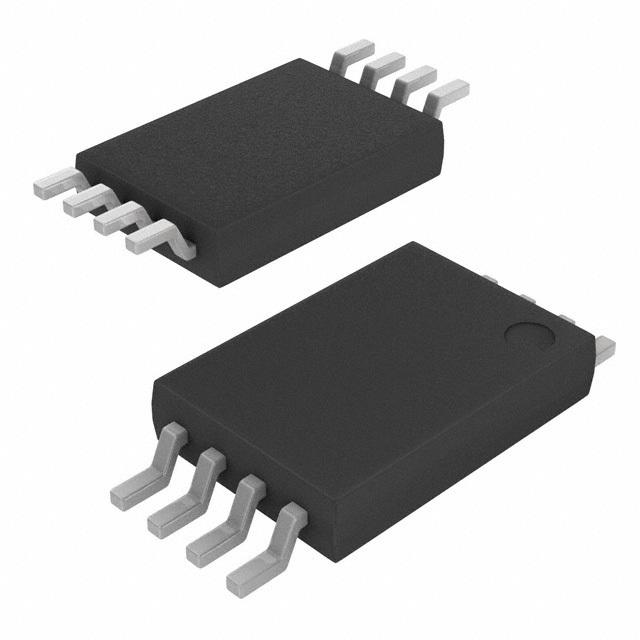

AT25256A-10TU-2.7、AT25256A-10TI-2.7、25AA256-I/ST对比区别
型号 AT25256A-10TU-2.7 AT25256A-10TI-2.7 25AA256-I/ST
描述 EEPROM Serial-SPI 256Kbit 32K x 8 3.3V/5V 8Pin TSSOPEEPROM Serial-SPI 256Kbit 32K x 8 3.3V/5V 8Pin TSSOP25AA256/25LC256 SPI 串行 EEPROMMicrochip 的 25AA256/25LC256 系列设备为 256K 位 SPI 串行 EEPROM,提供各种封装、温度和电源型号。 使用串行外设接口 (SPI) 提供所需的时钟输入 (SCK)、数据 (SI) 和数据输出 (SO) 信号。 这些设备的操作可通过保持引脚 (HOLD) 暂停,从而导致输入被忽略,通过芯片选择 (CS) 定义的更高优先级中断除外。### 特点最大时钟 10 MHz 最大写入电流 5 mA 读取电流:6 mA(典型) 待机电流:1 μA(典型) 32,768 x 8 位组织 64 字节页面 自定时擦除和写入周期,5ms(最大) 块写入保护:保护零个、1/4 个、1/2 个或所有阵列 内置写保护:电源开/关数据保护电路、写入启用闩锁、写保护引脚 顺序读取 耐受性:>1M 擦除/写入周期 数据保留:>200 年 ESD 保护:>4000V ### EEPROM 串行存取 - Microchip
数据手册 ---
制造商 ATMEL (爱特美尔) ATMEL (爱特美尔) Microchip (微芯)
分类 EEPROM芯片EEPROM芯片EEPROM芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 TSSOP TSSOP TSSOP-8
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
时钟频率 10.0 MHz, 20.0 MHz, 20.0 MHz (max) 10.0 MHz, 20.0 MHz, 20.0 MHz (max) 10 MHz
存取时间 10.0 µs, 20.0 µs 10.0 µs, 20.0 µs 50 ns
内存容量 256000 B 256000 B 32000 B
频率 10 MHz - 10 MHz
供电电流 10 mA - 6 mA
存取时间(Max) 40 ns - 50 ns
工作温度(Max) 85 ℃ - 85 ℃
工作温度(Min) -40 ℃ - -40 ℃
工作电压 - - 1.8V ~ 5.5V
针脚数 - - 8
输入电容 - - 7 pF
上升时间 - - 100 ns
下降时间 - - 100 ns
电源电压 - - 1.8V ~ 5.5V
电源电压(Max) - - 5.5 V
电源电压(Min) - - 1.8 V
封装 TSSOP TSSOP TSSOP-8
长度 - - 4.5 mm
宽度 - - 3.1 mm
高度 - - 1.05 mm
产品生命周期 Obsolete Obsolete Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/12/17
ECCN代码 EAR99 - EAR99
工作温度 - - -40℃ ~ 85℃
