2-1462039-6、IM21GR对比区别

高亮显示差异参数

型号 2-1462039-6 IM21GR

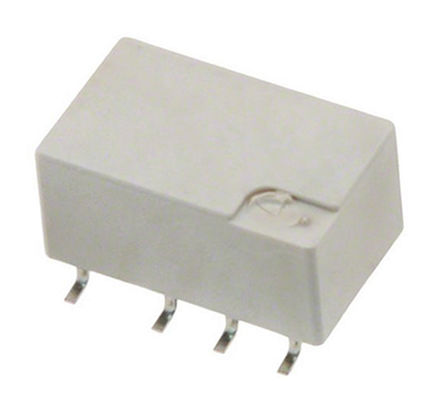

描述 Signal Relay 3VDC 2A DPDT( (10mm 7.5mm 5.65mm)) SMD AutomotiveTE Connectivity 印刷电路板安装信号继电器 - IM 系列IM 系列超薄印刷电路板安装信号继电器，5.65mm 薄型设计，占用电路板空间最小为 60mm2。 这些超薄 IM 系列印刷电路板安装信号继电器具有低线圈功耗（标准线圈为 140mW，双稳态为 100mW，极高灵敏度型为 50mW）（参见线圈类型表），以及高介电浪涌承受能力和 300g 抗机械冲击性能。### 特点和优势：• Slimline 和薄型 - 10x6x5.65 mm • 双叉触点，镀金 • 密封 (RTV)，IP67 • 高抗机械冲击性能，最高可在 300G 起作用，耐受 500G • 绝缘电阻 >10⁹Ω @ 500V 直流 • 高浪涌能力（1.2/50 μs 和 10/700 μs）符合 GR 1089，FCC 第 68 部分和 ITU-T K20,21,45。 • 开放触点之间为 1500V，线圈和触点之间为 2500V ### 应用：• 电信设备 • 光学网络终端 • 办公设备 • 测试和测量设备 • 医疗设备 • 汽车应用 ### 认可UL### TE Connectivity

数据手册 --

制造商 TE Connectivity (泰科) TE Connectivity (泰科)

分类 工业继电器/通用工业继电器/通用

安装方式 Surface Mount Surface Mount

引脚数 8 -

封装 DIP DIP

触点电镀 Gold -

额定电压(DC) 220 V -

额定电压(AC) 250 V -

绝缘电阻 >1000 MΩ >1000 MΩ

触点额定电流 2 A -

线圈电压 3 VDC 3 VDC

线圈电流 16.7 mA 16.7 mA

线圈电阻 180 Ω 180 Ω

额定电流(Max) 2 A 2 A

线圈电压(DC) 3 V 3 V

线圈功率 50 mW 50 mW

额定功率(Max) 60W, 62.5VA -

开关电流(Max) 2 A 2 A

工作温度(Max) 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃

接触电阻(Max) <50 mΩ <50 mΩ

频率 - 900 MHz

功耗 - 300 mW

长度 10 mm 10 mm

宽度 7.5 mm -

高度 5.65 mm 5.65 mm

封装 DIP DIP

触点材质 Palladium, Ruthenium, Gold -

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Unknown

包装方式 Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free -

ELV标准 Compliant -

ECCN代码 EAR99 EAR99

HTS代码 8536410050 8536410050
