CLF6045T-680M、VLS6045EX-680M、B82462G4683M对比区别
型号 CLF6045T-680M VLS6045EX-680M B82462G4683M

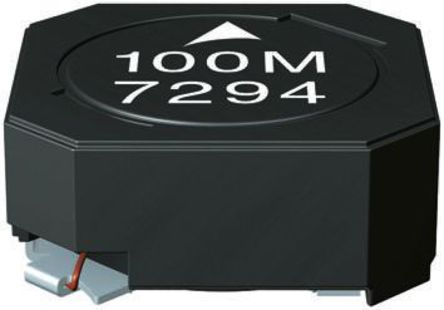

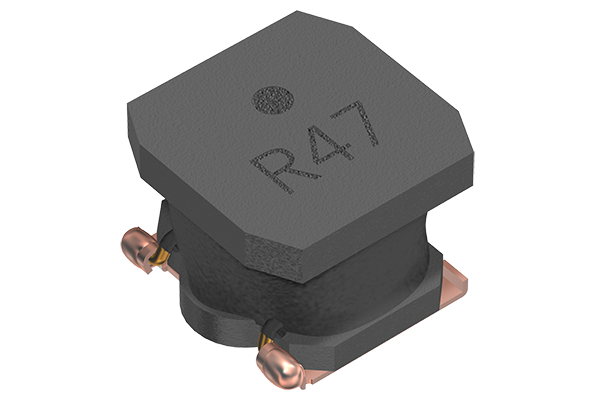

描述 TDK CLF6045T-680M 表面贴装功率电感器, CLF系列, 68 µH, ± 20%, 屏蔽, 0.215 ohm, 1 AVLS6045 系列磁性屏蔽线绕铁氧体电感器TDK VLS6045 系列线绕铁氧体电感器具有磁性屏蔽，用于电源电路。 这些线绕铁氧体电感器具有通过铁氧体磁性材料实现的高磁屏蔽结构，且与高密度安装兼容。 较大的电流和低 Rdc 通过优化铁氧体磁芯图形实现。### 应用电视 游戏设备 STB 视听设备 ### TDK 非标准 SMT 电感器（扼流圈）EPCOS B82462G4683M 表面贴装功率电感器, B82462G4系列, 68 µH, ± 20%, 屏蔽, 0.41 ohm, 650 mA
数据手册 ---
制造商 TDK (东电化) TDK (东电化) Epcos (爱普科斯)
分类 贴片电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装 6.2mm x 5.9mm x 4.5mm 2424 2424
引脚数 - - 2
额定电流 1 A 1 A 650 mA
容差 ±20 % ±20 % ±20 %
电感 68 µH 68 µH 68 µH
产品系列 - VLS-EX -
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC） ≤258 mΩ ≤403 mΩ ≤410 mΩ
工作温度(Max) 105 ℃ 105 ℃ 150 ℃
工作温度(Min) -40 ℃ -40 ℃ -
电阻(DC Max) 0.215 Ω 310 mΩ 0.41 Ω
自谐频率 - - 100 MHz
电阻 - - 420 mΩ
共振频率 - - 10.0 MHz
屏蔽 - - No
长度 6.2 mm 6 mm 6.3 mm
宽度 5.9 mm 6 mm 6.3 mm
高度 4.8 mm 4.5 mm 3 mm
封装 6.2mm x 5.9mm x 4.5mm 2424 2424
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -55℃ ~ 150℃
产品生命周期 Obsolete Active -
包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)
最小包装 - 1500 -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 无铅 Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
