74ABT2241PW、SN74ABT2241PWRE4、74ABT2241PW,118对比区别

高亮显示差异参数

型号 74ABT2241PW SN74ABT2241PWRE4 74ABT2241PW,118

描述 八路缓冲器与30ohm系列终端电阻;三态 Octal buffer with 30ohm series termination resistors; 3-StateOctal Buffers And Line/MOS Drivers With 3-State Outputs 20-TSSOP -40℃ to 85℃缓冲器和线路驱动器 OCTAL BUF 3-S

数据手册 ---

制造商 NXP (恩智浦) TI (德州仪器) NXP (恩智浦)

分类 缓冲器缓冲器逻辑控制器

安装方式 Surface Mount Surface Mount Surface Mount

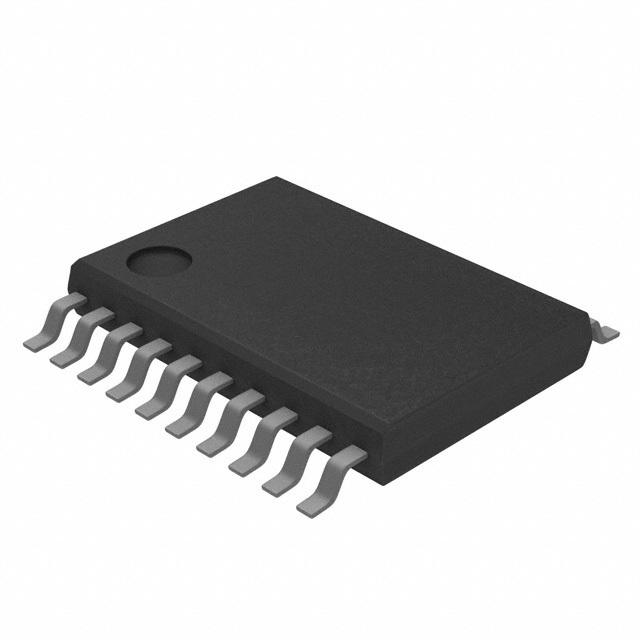

封装 SOT-360-20 TSSOP-20 SOT-360-20

引脚数 20 20 -

通道数 8 8 8

静态电流 24 mA 24 mA 24 mA

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) 40 ℃ 40 ℃ 40 ℃

电源电压 - - 4.5V ~ 5.5V

电源电压(Max) 5.5 V 5.5 V 5.5 V

电源电压(Min) 4.5 V 4.5 V 4.5 V

电源电压(DC) 5.50V (max) 4.50V ~ 5.50V -

位数 8 8 -

输出接口数 - 8 -

传送延迟时间 - 5.60 ns -

电压波节 - 5.00 V -

输出电流驱动 - -2.67 mA -

长度 6.6 mm 6.6 mm 6.6 mm

宽度 4.5 mm 4.5 mm 4.5 mm

高度 0.95 mm 1.05 mm 0.95 mm

封装 SOT-360-20 TSSOP-20 SOT-360-20

工作温度 - 40℃ ~ 85℃ -40℃ ~ 85℃ (TA)

产品生命周期 Unknown Active Obsolete

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
