MCP1754T-3302E/DC、MCP1754ST-3302E/MC、MCP1754ST-3302E/DB对比区别

高亮显示差异参数

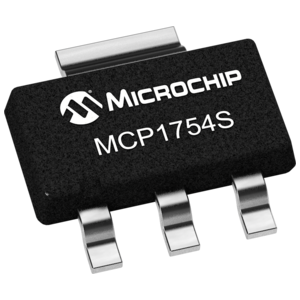

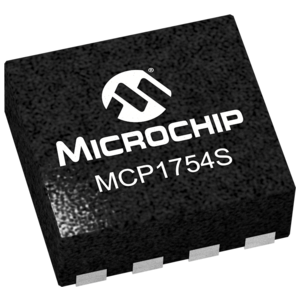

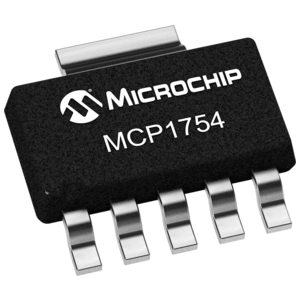

型号 MCP1754T-3302E/DC MCP1754ST-3302E/MC MCP1754ST-3302E/DB

描述 LDO Regulator Pos 3.3V 0.15A 6Pin(5+Tab) SOT-223 T/RLDO Regulator Pos 3.3V 0.15A 8Pin DFN EP T/RMCP1754 低压降电压稳压器Microchip MCP1754 是低压降 (LDO) 电压调节器，可提供高 PSRR 性能。 MCP1754 的工作输入范围为 3.6 至 16 V，可提供高达 150 mA 的电流，并且可以提供 56 μA 的低静态电流。 1 μF 的输出电容足以让输出稳定。 此外，MCP1754 具有电流折返特征，有助于保护设备。高 PSRR：>70 dB @ 1 kHz（典型值） 56.0 μA 典型静态电流 输入工作电压范围：3.6 至 16.0 V 150 mA 输出电流 低压降电压：300 mV @ 150 mA（典型值） 0.4% 输出电压容差（典型值） 整个温度范围内的输出电压容差为 ±2.0% 稳定，具有最低 1.0 μF 输出电容 电源正常输出 关机输入 真电流折返保护 短路保护 过热保护 ### LDO（低压降）线性电压调节器，Microchip

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 稳压芯片稳压芯片稳压芯片

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 6 8 4

封装 SOT-223-6 DFN-8 TO-261-4

输出接口数 1 1 1

输入电压(DC) 3.60V (min) 3.60V (min) 3.60V (min)

输出电压 3.3 V 3.3 V 3.3 V

输出电流 150 mA 150 mA 150 mA

供电电流 - - 90µA ~ 250µA

针脚数 - - 4

静态电流 56.0 µA 56.0 µA 90 µA

输出电容类型 Ceramic Ceramic Ceramic

跌落电压 0.3V @150mA 0.3V @150mA 0.3V @150mA

输入电压(Max) 16 V 16 V 16 V

输入电压(Min) 3.6 V 3.6 V 3.6 V

输出电压(Min) - - 3.3 V

输出电流(Max) - - 150 mA

工作温度(Max) 150 ℃ 150 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

精度 ±2 % ±2 % ±2 %

输入电压 3.6V ~ 16V 3.6V ~ 16V 3.6V ~ 16V

长度 - - 6.7 mm

宽度 - - 3.7 mm

高度 - - 1.7 mm

封装 SOT-223-6 DFN-8 TO-261-4

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 - - EAR99
