1N4728ATR、JANTX1N3821A-1、1N4728A对比区别

高亮显示差异参数

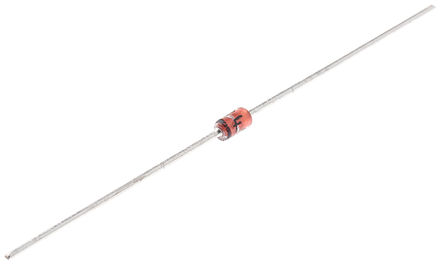

型号 1N4728ATR JANTX1N3821A-1 1N4728A

描述 1W，1N4728A - 1N4758A 系列，Fairchild Semiconductor### 齐纳二极管，Fairchild SemiconductorDiode Zener Single 3.3V 5% 1W 2Pin DO-41FAIRCHILD SEMICONDUCTOR  1N4728A  单管二极管 齐纳, 3.3 V, 1 W, DO-41, 5 %, 2 引脚, 200 °C

数据手册 ---

制造商 Fairchild (飞兆/仙童) Microsemi (美高森美) Fairchild (飞兆/仙童)

分类 齐纳二极管齐纳二极管齐纳二极管

安装方式 Through Hole Through Hole Through Hole

引脚数 2 2 2

封装 DO-41-2 DO-41 DO-41-2

额定电压(DC) 3.30 V - 3.30 V

容差 ±5 % ±5 % ±5 %

额定功率 1.00 W - 1.00 W

输出电流 ≤330 mA - ≤330 mA

针脚数 2 - 2

耗散功率 1 W 1000 mW 1 W

测试电流 76 mA 76 mA 76 mA

稳压值 3.3 V 3.3 V 3.3 V

额定功率(Max) 1 W 1 W 1 W

工作温度(Max) 200 ℃ 175 ℃ 200 ℃

工作温度(Min) -65 ℃ -65 ℃ -65 ℃

耗散功率(Max) 1 W - 1000 mW

击穿电压 - - 3.30 V

正向电压 - 1.2V @200mA -

长度 5.2 mm - 5.21 mm

宽度 2.72 mm - 2.72 mm

高度 2.72 mm - 2.72 mm

封装 DO-41-2 DO-41 DO-41-2

材质 Glass - Glass

工作温度 -65℃ ~ 200℃ -65℃ ~ 175℃ -65℃ ~ 200℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Bulk Bulk

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2015/06/15

ECCN代码 EAR99 - EAR99
