87227-5、90131-0125、54102-S30-05对比区别

高亮显示差异参数

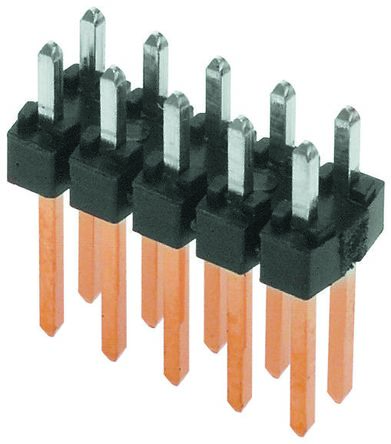

型号 87227-5 90131-0125 54102-S30-05

描述 AMP FROM TE CONNECTIVITY  87227-5  板至板连接, AMPMODU Mod II系列, 10 触点, 针座, 2.54 mm, 通孔安装, 2 排C-Grid III 系列单排和双排直向分离式引脚管座。 这些 C-Grid II 引脚管座有多种镀层组合。### 2.54mm Molex C-Grid III 系列技术规格 --- 最大额定电流 (A) | 3 最大工作电压（V 交流/直流） | 350 绝缘电阻 MΩ | >1000 最大触点电阻 (mΩ) | 20 触点镀层 | 局部镀金镍 绝缘材料管座： | 15% 纤维填充聚酯 (PBT) 外壳： | 聚苯醚 管座引脚规格 (mm) | 0.64 平方 建议 PCB 孔直径尺寸 (mm) | 1Conn Unshrouded Header HDR 10POS 2.54mm Solder ST Thru-Hole Bag

数据手册 ---

制造商 TE Connectivity (泰科) Molex (莫仕) FCI Electronics (法马通)

分类 板对板连接器板对板连接器插头插座

安装方式 Through Hole Through Hole Through Hole

封装 Through Hole - -

引脚间距 2.54 mm 2.54 mm -

触点数 10 10 -

极性 Male Male Male

触点电镀 Gold, Gold Flash, Gold Flash over Nickel Tin -

额定电流 3 A 3 A 3 A

绝缘电阻 5000 MΩ - 5000 MΩ

排数 2 2 2

方向 Vertical Straight -

易燃性等级 UL 94 V-0 - -

针脚数 10 10 10

安装角度 180 ° - -

额定电流(Max) 3A/触头 3A/触头 -

工作温度(Max) 105 ℃ 125 ℃ -

工作温度(Min) -65 ℃ -55 ℃ -

额定电压(Max) - 350 V -

额定电压 - 350 V 1.5 kV

长度 12.3 mm 12.7 mm -

高度 10.36 mm 9.25 mm -

封装 Through Hole - -

引脚间距 2.54 mm 2.54 mm -

宽度 - 5.08 mm -

外壳颜色 Black Black -

颜色 Black Black -

触点材质 Phosphor Bronze Brass Phosphor Bronze

材质 Thermoplastic - -

工作温度 -65℃ ~ 105℃ - -

外壳材质 Thermoplastic Plastic -

产品生命周期 Active Unknown -

包装方式 Bulk Tray Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Contains Lead

ELV标准 Compliant - -

REACH SVHC版本 2015/06/15 - -

ECCN代码 EAR99 - -

HTS代码 8536694040 - -
