DF3-14S-2DSA(50)、DF3-14S-2DSA(55)对比区别

高亮显示差异参数

型号 DF3-14S-2DSA(50) DF3-14S-2DSA(55)

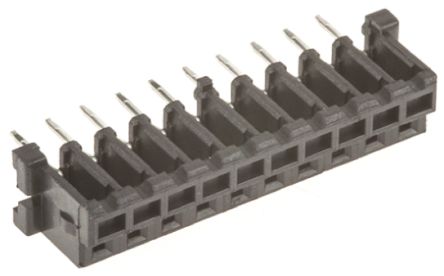

描述 CONN RECEPT 14POS 2MM VERT GOLDHirose DF3 系列 2mm 节距通孔印刷电路板安装插座连接器2mm 节距通孔直向印刷电路板安装插座连接器系列，带插座触点，其薄型设计是分离式板对板连接的理想选择。 适用于打印机和影印机等各种应用。 后缀带 (25) 的部件号具有镀锡触点，后缀带 (55) 的部件号具有镀金触点额定电流 3A 绝缘电阻 1000MΩ（500V 直流时） 工作温度范围 -30 至 +85°C ### 认可UL-CSA### 2.0mm 单排连接器 - Hirose DF3

数据手册 --

制造商 Hirose Electric (广濑) Hirose Electric (广濑)

分类 插头插座插座

安装方式 Through Hole Through Hole

引脚间距 2.00 mm 2.00 mm

触点数 14 14

极性 - Female

触点电镀 Gold Gold

额定电流 3 A 3 A

绝缘电阻 - >1000MΩ @1000VDC

排数 1 1

针脚数 14 14

接触电阻 - <30mΩ @100mA

额定电压 30 VAC 30 VAC

长度 30.0 mm 30 mm

宽度 4.58 mm 4.58 mm

高度 5.90 mm 5.9 mm

引脚间距 2.00 mm 2.00 mm

外壳颜色 Black Black

颜色 Black Black

触点材质 Phosphor Bronze Phosphor Bronze

工作温度 -30℃ ~ 85℃ -30℃ ~ 85℃

外壳材质 Plastic Plastic

产品生命周期 Obsolete Active

包装方式 Tube Tube

RoHS标准 Non-Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free
