ISC1210EB470K、ISC1210ER470K、ELJ-EA470KF对比区别

高亮显示差异参数

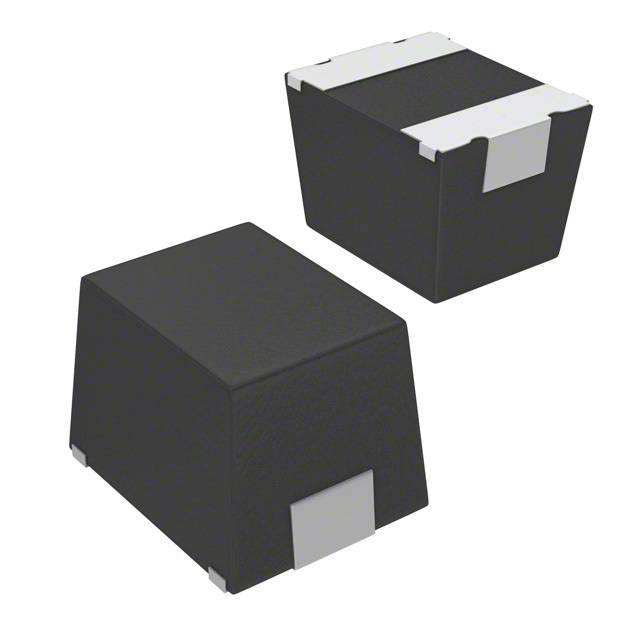

型号 ISC1210EB470K ISC1210ER470K ELJ-EA470KF

描述 Ind Chip Shielded/Molded Wirewound 47uH 10% 2.52MHz 30Q-Factor Powdered Iron 100mA 1210 BulkInd Chip Shielded/Molded Wirewound 47uH 10% 2.52MHz 30Q-Factor Powdered Iron 100mA 1210 T/RInductor Chip Shielded Wirewound 47uH 10% 2.52MHz 10Q-Factor Ferrite 80mA 1Ω DCR 1210 T/R

数据手册 ---

制造商 Vishay Dale (威世达勒) Vishay Dale (威世达勒) Panasonic (松下)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 3225 3225 3225

封装 1210 1210 1210

额定电流 100 mA 100 mA 80 mA

容差 ±10 % ±10 % ±10 %

自谐频率 13 MHz 13 MHz 13 MHz

测试频率 2.52 MHz 2.52 MHz 2.52 MHz

电阻(DC） ≤8 Ω ≤8 Ω ≤1 Ω

电感 - 47 µH 47 µH

Q值 - 30.0 -

工作温度(Max) - 125 ℃ 85 ℃

工作温度(Min) - 55 ℃ 20 ℃

电阻(DC Max) - 8 Ω 1 Ω

屏蔽 - - No

长度 3.2 mm 3.2 mm 3.2 mm

宽度 2.5 mm 2.49 mm 2.5 mm

封装(公制) 3225 3225 3225

封装 1210 1210 1210

高度 - 2.21 mm 2.2 mm

工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -20℃ ~ 85℃

产品生命周期 Active Active Unknown

包装方式 Bulk Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
