DF1BZ-4P-2.5DS、DF1B-4P-2.5DS、3-102203-7对比区别

高亮显示差异参数

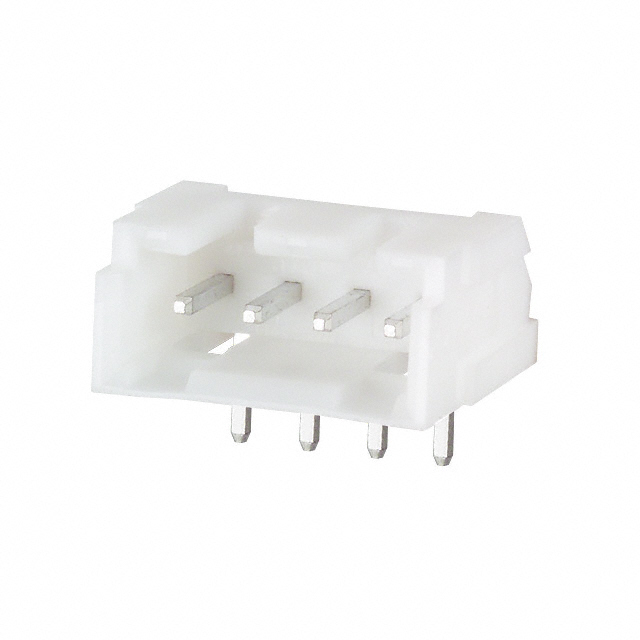

型号 DF1BZ-4P-2.5DS DF1B-4P-2.5DS 3-102203-7

描述 DF1B 系列 4 位置 2.5 mm 间距 通孔 直 排针CONN HEADER 4POS 2.5MM R/A TINWire-To-Board Connector, Right Angle, 2.54mm, 4Contacts, Header, Through Hole, 1Rows

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) TE Connectivity (泰科)

分类 插头插座插头插座板对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.50 mm 2.50 mm 2.54 mm

触点数 4 4 4

极性 Male Male Male

触点电镀 Tin Tin Gold, Tin, Tin over Nickel

排数 1 1 1

针脚数 4 4 4

额定电流 3 A - 3 A

绝缘电阻 >1000MΩ @500VDC - 5000 MΩ

接触电阻 <30mΩ @100mA - -

额定电流(Max) 3 A - 3A/触头

额定电压 150 V - -

接触电阻(Max) 30 mΩ - -

易燃性等级 - - UL 94 V-0

工作温度(Max) - - 105 ℃

工作温度(Min) - - -55 ℃

长度 12.5 mm 12.5 mm -

宽度 12.5 mm 12.5 mm -

高度 5.7 mm 5.70 mm 5.81 mm

引脚间距 2.50 mm 2.50 mm 2.54 mm

外壳颜色 White White Black

颜色 White White Black

触点材质 Brass Brass Phosphor Bronze

外壳材质 Plastic Plastic Thermoplastic

材质 Polyamide (PA) - -

工作温度 -35℃ ~ 85℃ - -55℃ ~ 105℃

产品生命周期 Active Obsolete Superseded

包装方式 Bulk Bulk Tube

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

ELV标准 - - Compliant

REACH SVHC标准 - - No SVHC
