B82477G4224M000、DRA127-221-R、MCSDRH125B-221MHF对比区别

高亮显示差异参数

型号 B82477G4224M000 DRA127-221-R MCSDRH125B-221MHF

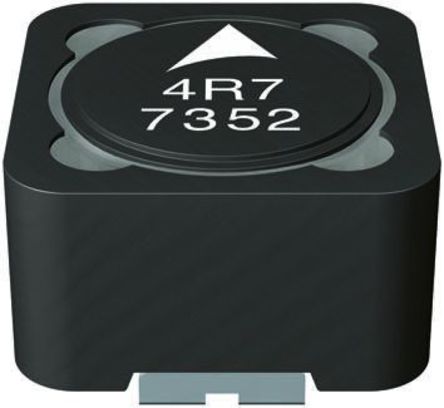

描述 B82477-G4 系列磁性屏蔽线绕扼流圈应用包括电源电压、直流-直流转换器和汽车电子的滤波 磁性屏蔽铁氧体磁芯，具有焊接到接线端子的漆包铜线线圈 无铅镀锡终端 Type | B82477-G4 ---|--- Dimensions (max) | 12.8 x 12.8 x 8.0 mm Weight | Approx. 4g Marking | Manuf., L value in μH, date code Climatic category | 55/125/56 Solderability | 5s, 235ºC, wetting >90% ### Epcos 非标准表面安装电感器（扼流圈）COILTRONICS  DRA127-221-R  表面贴装功率电感器, DRA系列, 220 µH, ± 20%, 屏蔽, 1.253 AMULTICOMP  MCSDRH125B-221MHF  表面贴装功率电感器, MCSDRH125B系列, 220 µH, ± 20%, 屏蔽, 0.385 ohm, 1.7 A

数据手册 ---

制造商 Epcos (爱普科斯) Cooper Bussmann (库柏) Multicomp

分类 贴片电感电感贴片电感

安装方式 Surface Mount Surface Mount -

封装 SMD 12.5mm x 12.5mm x 8mm SMD

引脚数 - - 2

额定电流 1.16 A 1.253 A 1.7 A

容差 ±20 % ±20 % -

电感 220 µH 220 µH 220 µH

电感公差 ±20 % ±20 % ±20 %

测试频率 0.1 MHz 100 kHz -

电阻(DC） 0.38 Ω 398 mΩ 385 mΩ

额定电流(DC) 1.16 A - -

电阻(DC Max) 0.38 Ω 398 mΩ 0.385 Ω

工作温度(Max) - 165 ℃ -

工作温度(Min) - -40 ℃ -

长度 12.8 mm 12.5 mm -

高度 8 mm 8 mm -

封装 SMD 12.5mm x 12.5mm x 8mm SMD

产品生命周期 Active Unknown Unknown

包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -

工作温度 - -40℃ ~ 165℃ -
