DF9A-31S-1V(22)、DF9A-31S-1V(69)、DF9A-31S-1V(20)对比区别
型号 DF9A-31S-1V(22) DF9A-31S-1V(69) DF9A-31S-1V(20)

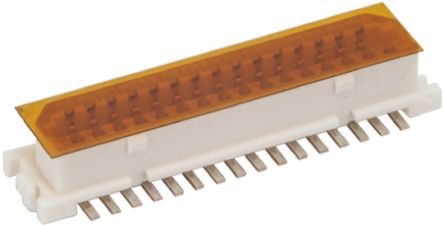

描述 HIROSE(HRS) DF9A-31S-1V(22) 堆叠板连接器, DF9系列, 31 触点, 插座, 1 mm, 表面安装 , 2 排Hirose 1 mm 节距表面安装板对板插座连接器 - DF9 系列DF9 系列直向表面安装安装、板对板双排插座连接器，触点节距 1mm。 这些 1mm 表面安装双排插座条连接器具有 UL94V-0 聚酰胺主体，带有梯形接合区以及锁定机制，以防止误插入。 这些 DF9 表面安装板对板插座连接器的触点，提供镀锡或镀金。电流额定值 0.5A 电压额定值 150V 交流 工作温度范围 -45 至 +125°C 米色管座，聚酰胺 UL94V-0 ### 注这些 DF9 表面安装插座连接器具有板导轴和金属紧固件，用于焊接固定，但以下部件号除外： 部件号为 **DF9A-xxx-xx** 的 DF9 表面安装插座连接器仅具有板导轴。 部件号为 **DF9B-xxx-xx** 的 DF9 表面安装插座连接器具有金属紧固件，仅用于焊接固定。 部件号为 **DF9C-xxx-xx** 的 DF9 表面安装插座连接器不具有任何金属紧固件或板导轴。 后缀带 **(20)、(22) 或 (32)** 的部件号具有镀锡触点 后缀带 **(69)** 的部件号具有镀金触点### 1.0mm 表面安装板对板连接器 - Hirose DF9表面安装板对板连接器系列，1mm 触点节距，符合 VESA FPDI-1 标准的接口连接器，防错误插入，方便查看机制，平滑插入和拔出Hirose 1 mm 节距表面安装板对板插座连接器 - DF9 系列DF9 系列直向表面安装安装、板对板双排插座连接器，触点节距 1mm。 这些 1mm 表面安装双排插座条连接器具有 UL94V-0 聚酰胺主体，带有梯形接合区以及锁定机制，以防止误插入。 这些 DF9 表面安装板对板插座连接器的触点，提供镀锡或镀金。电流额定值 0.5A 电压额定值 150V 交流 工作温度范围 -45 至 +125°C 米色管座，聚酰胺 UL94V-0 ### 注这些 DF9 表面安装插座连接器具有板导轴和金属紧固件，用于焊接固定，但以下部件号除外： 部件号为 **DF9A-xxx-xx** 的 DF9 表面安装插座连接器仅具有板导轴。 部件号为 **DF9B-xxx-xx** 的 DF9 表面安装插座连接器具有金属紧固件，仅用于焊接固定。 部件号为 **DF9C-xxx-xx** 的 DF9 表面安装插座连接器不具有任何金属紧固件或板导轴。 后缀带 **(20)、(22) 或 (32)** 的部件号具有镀锡触点 后缀带 **(69)** 的部件号具有镀金触点### 1.0mm 表面安装板对板连接器 - Hirose DF9表面安装板对板连接器系列，1mm 触点节距，符合 VESA FPDI-1 标准的接口连接器，防错误插入，方便查看机制，平滑插入和拔出
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 板对板连接器插座板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - - -
引脚间距 1.00 mm - 1.00 mm
引脚数 - 31 -
触点数 31 31 31
极性 Female - Female
触点电镀 Tin - -
绝缘电阻 500MΩ @100VDC - 500MΩ @100VDC
排数 2 2 2
易燃性等级 UL 94 V-0 - -
针脚数 31 31 31
额定电流(Max) 0.5 A - -
接触电阻(Max) 50 mΩ - -
额定电流 - 500 mA 500 mA
额定电压 - 150 VAC 150 VAC
长度 19.3 mm - 19.3 mm
宽度 4.2 mm - 4.2 mm
高度 3.3 mm - 3.3 mm
封装 - - -
引脚间距 1.00 mm - 1.00 mm
外壳颜色 Beige Beige Beige
触点材质 Phosphor Copper Copper Alloy Copper Alloy
工作温度 -45℃ ~ 125℃ -45℃ ~ 125℃ -45℃ ~ 125℃
外壳材质 Nylon - -
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2014/06/16 - -
ECCN代码 - EAR99 -
