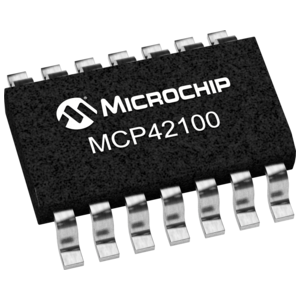

MCP42100-E/SL、MCP42100T-E/SL、MCP42100T-I/SL对比区别

高亮显示差异参数

型号 MCP42100-E/SL MCP42100T-E/SL MCP42100T-I/SL

描述 MCP41xxx/42xxx 数字电位计### 数字电位计 - Microchip数字电位计 IC 256 Step SPI 100kOhm单/双通道数字电位SPI⑩接口 Single/Dual Digital Potentiometer with SPI⑩ Interface

数据手册 ---

制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)

分类 数字电位器数字电位器数字电位器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 14 14 14

封装 SOIC-14 SOIC-14 SOIC-14

电源电压(DC) 2.70V (min) 2.70V (min) 2.70V (min)

容差 ±30 % ±30 % ±30 %

电路数 2 2 2

针脚数 256 256 256

时钟频率 10.0MHz (max) 10.0MHz (max) 10.0MHz (max)

电阻 100 kΩ 100 kΩ 100 kΩ

阻值偏差 ±20 % ±20 % ±20 %

静态电流 10.0 nA 10.0 nA 10.0 nA

工作温度(Max) 125 ℃ 125 ℃ 85 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 2.7V ~ 5.5V 2.7V ~ 5.5V 2.7V ~ 5.5V

通道数 2 - -

电源电压(Max) 5.5 V - -

电源电压(Min) 2.7 V - -

长度 8.65 mm 8.65 mm 8.65 mm

宽度 3.9 mm 3.9 mm 3.9 mm

高度 1.25 mm 1.25 mm 1.25 mm

封装 SOIC-14 SOIC-14 SOIC-14

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 85℃

温度系数 ±800 ppm/℃ ±800 ppm/℃ ±800 ppm/℃

产品生命周期 Active Active Active

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -

ECCN代码 EAR99 - EAR99
