IHLP2525CZERR82M01、SRP7030-R82FM、SRP7030-R82M对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 IHLP2525CZERR82M01 SRP7030-R82FM SRP7030-R82M

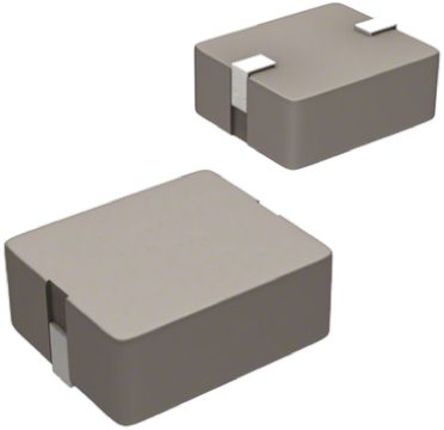

描述 VISHAY  IHLP2525CZERR82M01  电感, 屏蔽, 820nH, 24A, SMD, 整卷BOURNS  SRP7030-R82FM  高电流功率电感, 820nH, 12A, ±20%, SMDBOURNS  SRP7030-R82M  表面贴装功率电感器, SRP7030系列, 820 nH, ± 20%, 屏蔽, 6600 µohm, 12 A

数据手册 ---

制造商 Vishay Semiconductor (威世) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)

分类 贴片电感贴片电感电感

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 2525 7.6mm x 6.5mm x 3.2mm 7.6mm x 6.5mm x 3.2mm

额定电流 13.0 A 12 A 13 A

容差 ±20 % ±20 % ±20 %

电感 820 nH 820 nH 820 nH

电感公差 ±20 % ±20 % ±20 %

测试频率 100 KHz 100 kHz 100 kHz

电阻(DC) - 0.0066 Ω ≤8 mΩ

工作温度(Max) 125 ℃ 125 ℃ 150 ℃

工作温度(Min) -55 ℃ -55 ℃ -55 ℃

电阻(DC Max) 0.008 Ω 0.0066 Ω 0.0066 Ω

电阻 8.00 Ω - -

屏蔽 Yes - -

长度 6.86 mm 7.6 mm 7.8 mm

宽度 6.47 mm 6.5 mm 7 mm

高度 3 mm 3 mm 3.9 mm

封装 2525 7.6mm x 6.5mm x 3.2mm 7.6mm x 6.5mm x 3.2mm

工作温度 - -55℃ ~ 125℃ -55℃ ~ 150℃

产品生命周期 - Obsolete Not Recommended

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - 2018/01/15 2016/06/20
