SMLJ7.5CA、SMDJ7.5CA、SMLJ75CA对比区别
型号 SMLJ7.5CA SMDJ7.5CA SMLJ75CA

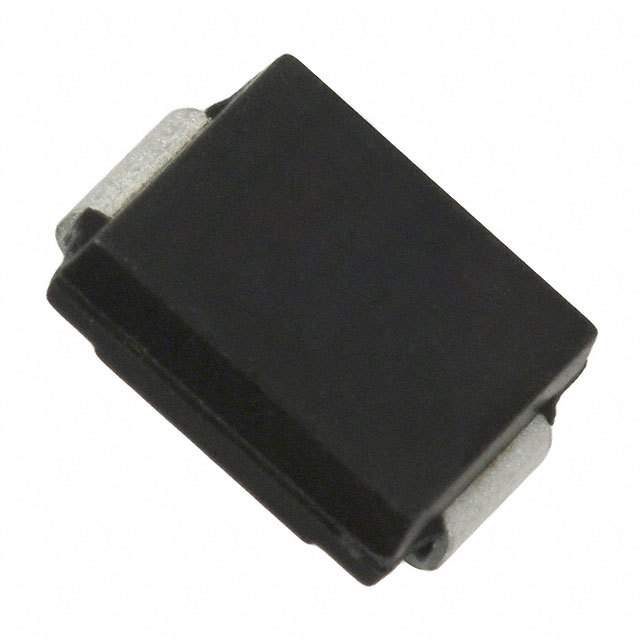

描述 BOURNS SMLJ7.5CA TVS二极管, AEC-Q259, SMLJ系列, 双向, 7.5 V, 12.9 V, DO-214AB, 2 引脚LITTELFUSE SMDJ7.5CA TVS二极管, TVS, SMDJ系列, 双向, 7.5 V, 12.9 V, DO-214AB, 2 引脚SMLJ瞬态电压抑制二极管系列 SMLJ Transient Voltage Suppressor Diode Series
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Littelfuse (力特) Bourns J.W. Miller (伯恩斯)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 DO-214AB-2 DO-214AB-2 DO-214AB-2
工作电压 7.5 V 7.5 V 75 V
击穿电压 8.33 V 8.77 V 83.3 V
电路数 1 1 1
针脚数 2 2 -
耗散功率 3 kW 3 kW 5 W
钳位电压 12.9 V 12.9 V 121 V
测试电流 1 mA - 1 mA
最大反向击穿电压 9.21 V 9.21 V 92.1 V
脉冲峰值功率 3000 W 3 kW 3000 W
最小反向击穿电压 8.33 V 8.33 V 83.3 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ -65 ℃ -55 ℃
工作结温 -55℃ ~ 150℃ - -55℃ ~ 150℃
击穿电压 - - 83.3 V
封装 DO-214AB-2 DO-214AB-2 DO-214AB-2
长度 - 8.13 mm -
宽度 - 6.22 mm -
高度 - 2.62 mm -
工作温度 -55℃ ~ 150℃ -65℃ ~ 150℃ (TJ) -55℃ ~ 150℃
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Each Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2016/06/20 2014/06/16 2016/06/20
