TSW-114-08-T-D、TSW-114-08-T-D-LC、TSW-114-08-S-D对比区别

P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 TSW-114-08-T-D TSW-114-08-T-D-LC TSW-114-08-S-D

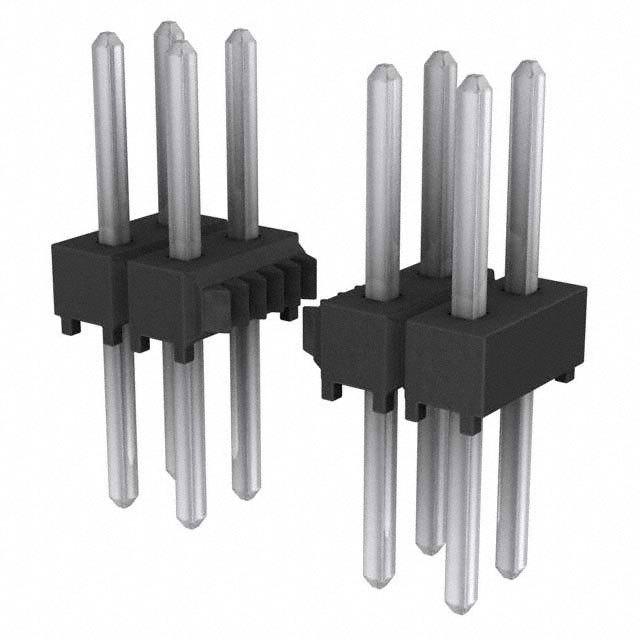

描述 SAMTEC TSW-114-08-T-D Board-To-Board Connector, 2.54mm, 28Contacts, Header, TSW Series, Through Hole, 2RowsConn Unshrouded Header HDR 28POS 2.54mm Solder ST Thru-Hole2.54mm 方针

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)

分类 板对板连接器板对板连接器板对板连接器

基础参数对比

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 28 28 28

极性 Male Male Male

触点电镀 Tin Tin Gold

排数 2 2 2

针脚数 28 - 28

额定电流(Max) 6.3A/触头 6.3A/触头 -

额定电压(Max) 550 VAC 550 VAC -

工作温度(Max) - 105 ℃ -

工作温度(Min) - -55 ℃ -

长度 35.6 mm - 35.6 mm

宽度 5.08 mm - 5.08 mm

高度 2.54 mm 8.38 mm 2.54 mm

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black Black Black

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 125℃

外壳材质 Plastic - Plastic

产品生命周期 Active Active Active

包装方式 - Bulk -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/06/15 - -
