ELXZ500ELL101MH12D、ELXZ500ETC101MH12D、UPW1H101MPD1TD对比区别
型号 ELXZ500ELL101MH12D ELXZ500ETC101MH12D UPW1H101MPD1TD

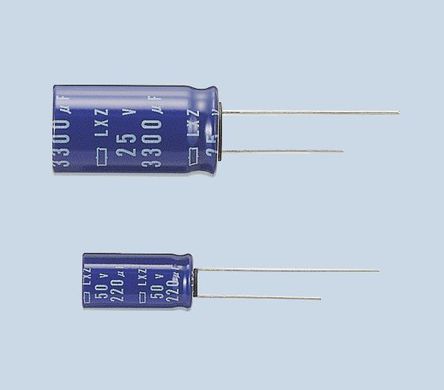

描述 UNITED CHEMI-CON ELXZ500ELL101MH12D 铝电解电容, 100uF, 50V, 径向引线100uF ±20% 50V 485mA Φ8mmNICHICON UPW1H101MPD1TD 铝电解电容, 100uF, 50V, 20%, 径向引线, 整卷
数据手册 ---
制造商 Chemi-Con (贵弥功) Chemi-Con (贵弥功) Nichicon (尼吉康)
分类 铝电解电容电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 - 2
封装 Radial, CAN - 剪切带
引脚间距 8 mm - 3.5 mm
额定电压(DC) 50.0 V 50 V 50 V
电容 100 µF 100 µF 100 µF
等效串联电阻(ESR) 0.22 Ω - 0.468 Ω
容差 ±20 % ±20 % ±20 %
纹波电流 485 mA 485 mA 485 mA
纹波电流(高频) 194mA @120Hz - 315.25mA @120Hz
纹波电流(低频) 485mA @100kHz - 485mA @100kHz
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 50 V 50 V 50 V
产品系列 - LXZ -
长度 12.0 mm - 11.5 mm
高度 12 mm 12 mm 11.5 mm
直径 8.00 mm Φ8mm 8.00 mm
封装 Radial, CAN - 剪切带
引脚间距 8 mm - 3.5 mm
介质材料 Aluminum Electrolytic - Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Unknown Unknown Active
包装方式 Bulk Tape & Reel (TR) Tape & Reel (TR)
寿命（小时） 3000h @105℃ 3000 h 3000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
HTS代码 8532220020 - -
