3-106507-2、D25S13A4GL00LF、09643147232对比区别

高亮显示差异参数

型号 3-106507-2 D25S13A4GL00LF 09643147232

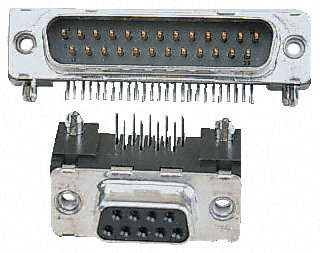

描述 AMP FROM TE CONNECTIVITY  3-106507-2  连接器, D sub, 堆叠式, Amplimite HD-20系列, DC, 插座, 25 触点, 金属主体, 焊接AMPHENOL FCI  D25S13A4GL00LF  连接器, D sub, 堆叠式, Delta D系列, DB, 插座, 25 触点, 金属主体, 焊接Harting D-Sub Filter 系列 直角 印刷电路板安装 插座, 焊接 D-sub 连接器, 25 路, 100 V, 7.5A

数据手册 ---

制造商 TE Connectivity (泰科) FCI Electronics (法马通) Harting Technology Group (哈丁电子)

分类 D-Sub连接器D-Sub连接器D-Sub连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - Steel

引脚间距 - 2.76 mm -

触点数 25 25 25

极性 Female Female Female

额定电流 6 A 5 A 7.5 A

绝缘电阻 - - 1000 MΩ

电容 - - 1000 pF

排数 2 2 2

易燃性等级 UL 94 V-0 UL 94 V-0 UL 94 V-0

针脚数 25 25 25

接触电阻 - - 10 mΩ

拔插次数 - 200 200

额定电流(Max) 6A/触头 - 7.5 A

工作温度(Max) 105 ℃ - 125 ℃

工作温度(Min) -55 ℃ - -55 ℃

额定电压(Max) - - 100 V

额定电压 125 V 300 V 100 V

触点电镀 Gold Flash, Tin Gold -

方向 Right Angle - -

工作电压(Max) - 300 VAC -

高度 13.6 mm 13.48 mm 13.55 mm

封装 - - Steel

长度 53.1 mm 53.03 mm -

宽度 21.3 mm 20.82 mm -

引脚间距 - 2.76 mm -

颜色 Black Black Natural

触点材质 Phosphor Bronze Phosphor Bronze Copper Alloy

材质 Steel - Steel

工作温度 -55℃ ~ 105℃ -55℃ ~ 125℃ -55℃ ~ 125℃

外壳颜色 Black Black -

外壳材质 Polyester Plastic -

产品生命周期 Active Active Active

包装方式 Tray Tray Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 2014/06/16 2015/06/15 2015/12/17

ELV标准 Compliant - -

ECCN代码 EAR99 EAR99 -

HTS代码 8536694040 - -
