PM5022-150M-RC、SDR1806-150ML、PM5022-150M对比区别

高亮显示差异参数

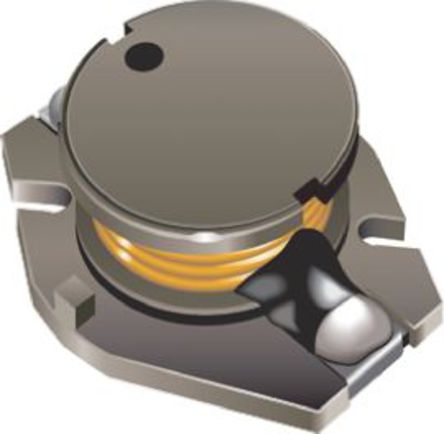

型号 PM5022-150M-RC SDR1806-150ML PM5022-150M

描述 PM5022系列贴片功率电感 PM5022 Series SMD Power InductorSDR1806 系列线绕扼流圈提供 E6 系列 薄型，仅 6.6mm 电感低至 1μH 符合 RoHs 应用于直流/直流转换器的输入/输出以及电源 ### Bourns 非标准表面安装电感器（扼流圈）15uH ±20% 4A

数据手册 ---

制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 -

封装 0.720" L x 0.551" W x 0.260" H (18.30mm x 14.00mm x 6.60mm) 1806 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm)

额定电流 4.3 A 4.3 A 4 A

容差 ±20 % ±20 % ±20 %

电感 15 µH 15 µH 15.0 µH

自谐频率 17 MHz 17 MHz -

Q值 20.0 20.0 -

屏蔽 No No No

电感公差 ±20 % ±20 % ±20 %

测试频率 100 kHz 100 kHz 100 kHz

电阻(DC） 35 mΩ ≤35 mΩ 36 mΩ

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) -40 ℃ -40 ℃ -

电阻(DC Max) 0.035 Ω 35 mΩ 36 mΩ

长度 18.6 mm 18.3 mm 18.6 mm

宽度 14.3 mm 14 mm 15.3 mm

高度 6.9 mm 6.6 mm 7.10 mm

封装 0.720" L x 0.551" W x 0.260" H (18.30mm x 14.00mm x 6.60mm) 1806 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm)

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -55℃ ~ 105℃

产品生命周期 Active Active Obsolete

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT), Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC版本 2016/06/20 2016/06/20 -

REACH SVHC标准 - No SVHC -

ECCN代码 - EAR99 -

HTS代码 - 8504508000 -
