PS2705A-1-A、PS2707-1-A、PS2705-1-A对比区别

高亮显示差异参数

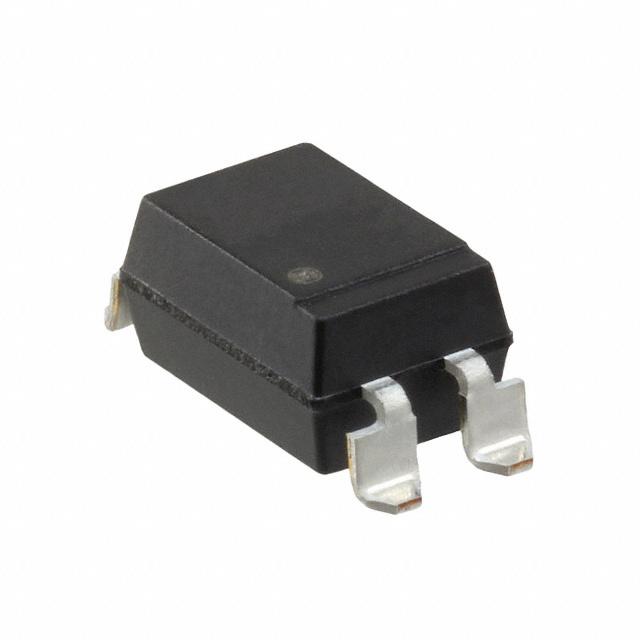

型号 PS2705A-1-A PS2707-1-A PS2705-1-A

描述 PS2705 系列 单通道 70 V 3750 Vrms 高 隔离 光电耦合器 SOIC-4OPTOISOLATOR 3.75kV TRANS 4SMDPS2705 系列 单通道 40 V 3750 Vrms 交流输入 光电耦合器 - SOIC-4

数据手册 ---

制造商 California Eastern Laboratories California Eastern Laboratories California Eastern Laboratories

分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器

安装方式 Surface Mount Surface Mount Surface Mount

封装 SOP-4 SMD-4 SOP-4

引脚数 4 - 4

上升/下降时间 5µs, 7µs 10 µs 3µs, 5µs

通道数 1 1 1

正向电压 1.2 V 1.1 V 1.1 V

隔离电压 3750 Vrms 3750 Vrms 3750 Vrms

正向电流 30 mA 50 mA 50 mA

输出电压(Max) 70 V 120 V 40 V

耗散功率 0.5 W - 150 mW

上升时间 5 µs - 3 µs

输入电流(Min) - - 1000 mA

正向电压(Max) 1.4 V - 1.4 V

正向电流(Max) 30 mA - 50 mA

下降时间 7 µs - 5 µs

工作温度(Max) 100 ℃ - 100 ℃

工作温度(Min) -55 ℃ - -55 ℃

耗散功率(Max) 150 mW - 150 mW

封装 SOP-4 SMD-4 SOP-4

工作温度 -55℃ ~ 100℃ -55℃ ~ 100℃ -55℃ ~ 100℃

产品生命周期 Active Obsolete Active

包装方式 Tube Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

ECCN代码 - - EAR99
