PM5022-2R2M、PM5022-2R2M-RC对比区别

高亮显示差异参数

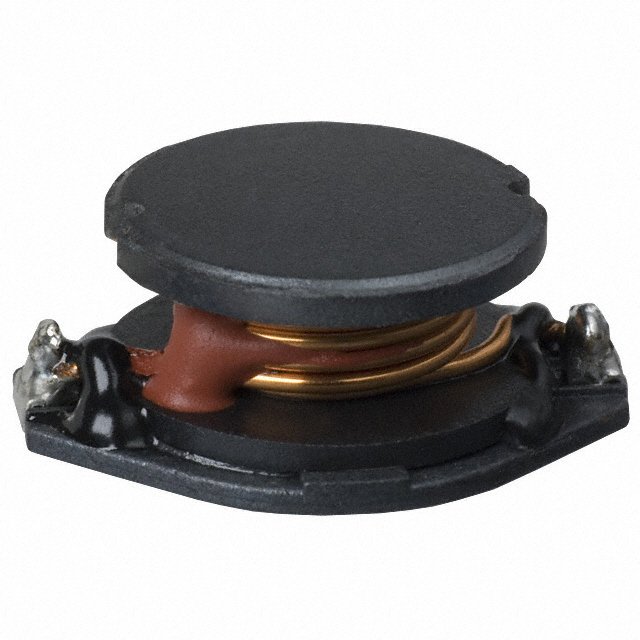

型号 PM5022-2R2M PM5022-2R2M-RC

描述 2.2uH ±20% 7.1APM5022系列贴片功率电感 PM5022 Series SMD Power Inductor

数据手册 --

制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)

分类 电感电感

安装方式 Surface Mount Surface Mount

引脚数 - 2

封装 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm) 0.720" L x 0.551" W x 0.260" H (18.30mm x 14.00mm x 6.60mm)

额定电流 9 A 7.10 A

电感 2.2 µH 2.2 µH

自谐频率 - 55.0 MHz

Q值 - 22

屏蔽 No No

电感公差 ±20 % ±20 %

测试频率 100 kHz 100 kHz

电阻(DC） 14 mΩ 6.8 mΩ

工作温度(Max) - 125 ℃

工作温度(Min) - -40 ℃

电阻(DC Max) 14 mΩ 6.8 mΩ

容差 ±20 % -

长度 18.3 mm 18.6 mm

宽度 14 mm 14 mm

高度 6.6 mm 6.9 mm

封装 0.732" L x 0.602" W x 0.280" H (18.60mm x 15.30mm x 7.10mm) 0.720" L x 0.551" W x 0.260" H (18.30mm x 14.00mm x 6.60mm)

工作温度 -55℃ ~ 105℃ -40℃ ~ 125℃

产品生命周期 Obsolete Active

包装方式 Cut Tape (CT), Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant

含铅标准 Contains Lead Lead Free
