VIPER20A-E、VIPER20ASP、VIPER27LD对比区别

高亮显示差异参数

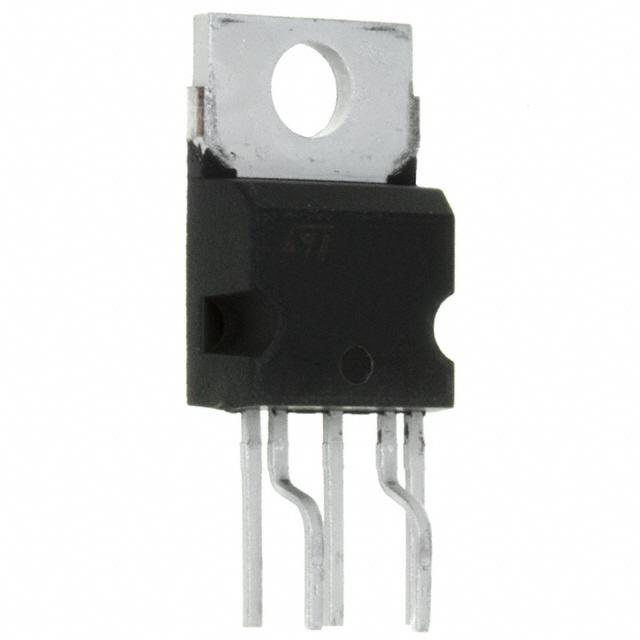

型号 VIPER20A-E VIPER20ASP VIPER27LD

描述 AC to DC Switching Converter 90kHz to 110kHz Tube 5Pin(5+Tab) PENTAWATTCurrent Mode PWM Controller 500mA 12Pin(10+2Tab) PowerSOVIPerPlus 系列，STMicroelectronics### 开关电压调节器，STMicroelectronics

数据手册 ---

制造商 ST Microelectronics (意法半导体) ST Microelectronics (意法半导体) ST Microelectronics (意法半导体)

分类 AC-DC转换器AC-DC转换器

安装方式 Through Hole - Surface Mount

引脚数 5 12 16

封装 Pentawatt-5 SOP SOIC-16

电源电压(DC) - - 8.50V (min)

额定功率 20 W - 20 W

输出接口数 1 - 1

输出电压 700 V - 800 V

输出电流 0.5 A - 3 A

击穿电压 700 V - 800 V

针脚数 - - 16

输出功率 - - 18 W

开关频率 200kHz (MAX) - 54kHz ~ 66kHz

输入电压(Max) - - 23.5 V

输入电压(Min) - - 8.5 V

输入电压(AC Max) - - 265 v

输入电压(AC Min) - - 85 v

工作温度(Max) - - 150 ℃

工作温度(Min) - - -40 ℃

电源电压(Max) 15 V - 23.5 V

电源电压(Min) 0 V - 8.5 V

输入电压 - - 8.5V ~ 23.5V

上升时间 50 ns - -

下降时间 100 ns - -

长度 - - 10 mm

宽度 - - 4 mm

高度 - - 1.5 mm

封装 Pentawatt-5 SOP SOIC-16

工作温度 - - -40℃ ~ 150℃

产品生命周期 Active Unknown Active

包装方式 Tube - Cut Tape (CT)

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/12/17

ECCN代码 - - EAR99
