ETQP3M4R7KVP、IHLP2020CZER4R7M11对比区别

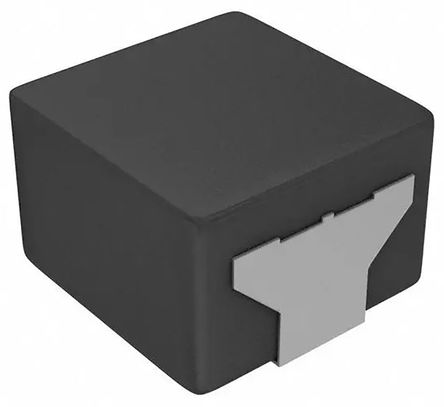

型号 ETQP3M4R7KVP IHLP2020CZER4R7M11
描述 ETQP3M 系列薄型扼流线圈Panasonic ETQP3M 扼流线圈是薄型、紧凑型解决方案。 铁合金磁性材料的使用可确保高偏置电流，同时绕组的低 RDC 和线芯的低涡流损失能够实现高效率。 ETQP3M 扼流线圈由金属合成芯技术制成，高度可靠，高温耐受性高达 +155°C。 这些扼流线圈设计用于汽车应用和恶劣条件，具有高抗振性。 这些扼流线圈具有低音频（蜂鸣）噪声。### 特点在宽温度范围内的电感稳定性极佳 高效 出色的耐热性 高偏置电流 表面安装设计 薄型 ### 产品应用信息ETQP3M 扼流线圈具有 AEC-Q200 资格，适用于汽车应用。 建议将这些扼流线圈作为噪声过滤器，用于需要峰值电流处理能力和高温操作的驱动电路中。 其他合适的应用包括直流/直流降压转换器和升压转换器。 ### Panasonic 非标准 SMT 电感器（扼流圈）薄型，高电流IHLP电感器 Low Profile, High Current IHLP Inductor
数据手册 --
制造商 Panasonic (松下) VISHAY (威世)
分类 贴片电感贴片电感
引脚数 2 2
封装 5.5mm x 5mm x 3mm 2020
安装方式 - Surface Mount
容差 ±20 % ±20 %
电感 4.7 µH 4.7 µH
产品系列 PCC-M0530M-LP(MC) IHLP
电感公差 ±20 % ±20 %
测试频率 0.1 MHz 100 kHz
电阻(DC） 0.05016 Ω ≤60 mΩ
工作温度(Max) 155 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃
电阻(DC Max) 0.05016 Ω 60 mΩ
额定电流 - 4.5 A
自谐频率 - 27 MHz
电阻 - 54.0 mΩ
长度 5.5 mm 5.49 mm
高度 3 mm 3 mm
封装 5.5mm x 5mm x 3mm 2020
宽度 - 5.18 mm
工作温度 -55℃ ~ 155℃ -55℃ ~ 125℃
产品生命周期 Unknown Active
包装方式 Cut Tape (CT) Tape & Reel (TR)
最小包装 4000 -
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 - Lead Free
REACH SVHC标准 - No SVHC
