CW252016-47NG、ELJ-NC47NJF、LEM2520T47NK对比区别

高亮显示差异参数

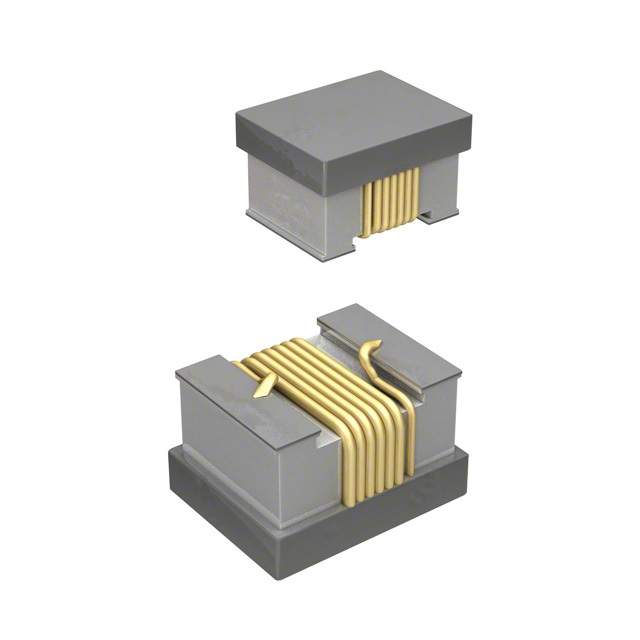

型号 CW252016-47NG ELJ-NC47NJF LEM2520T47NK

描述 1008 47nH ±2% 600mAInductor High Frequency Chip Wirewound 47nH 5% 100MHz 15Q-Factor Ferrite 205mA 590mOhm DCR 1008 T/R47nH ±10%

数据手册 ---

制造商 Bourns J.W. Miller (伯恩斯) Panasonic (松下) Taiyo Yuden (太诱)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 - 2 -

封装 1008 1008 1008

封装(公制) 2520 - -

额定电流 600 mA 205 mA 360 mA

容差 - ±5 % ±10 %

电感 0.047 µH 47 nH 47 nH

自谐频率 - 770 MHz 1.8 GHz

Q值 60 15.0 -

屏蔽 No No No

测试频率 - 100 MHz 100 MHz

电阻(DC） 160 mΩ ≤590 mΩ ≤560 mΩ

电感公差 ±2 % - ±10 %

工作温度(Max) 125 ℃ - -

工作温度(Min) -40 ℃ - -

电阻(DC Max) 0.16 Ω - -

产品系列 - - LBM

长度 - 2.50 mm -

宽度 1.5 mm 2.00 mm -

高度 1.8 mm 1.60 mm -

封装 1008 1008 1008

封装(公制) 2520 - -

工作温度 - -20℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Active Unknown Unknown

包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -
