AD8223BR、AD8223BR-R7、AD8223BR-RL对比区别

高亮显示差异参数

型号 AD8223BR AD8223BR-R7 AD8223BR-RL

描述 单电源，轨到轨，低成本仪表放大器 Single Supply, Rail-to-Rail, Low Cost Instrumentation Amplifier单电源，轨到轨，低成本仪表放大器 Single Supply, Rail-to-Rail, Low Cost Instrumentation Amplifier单电源，轨到轨，低成本仪表放大器 Single Supply, Rail-to-Rail, Low Cost Instrumentation Amplifier

数据手册 ---

制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)

分类 放大器、缓冲器放大器、缓冲器仪表放大器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 8 8 8

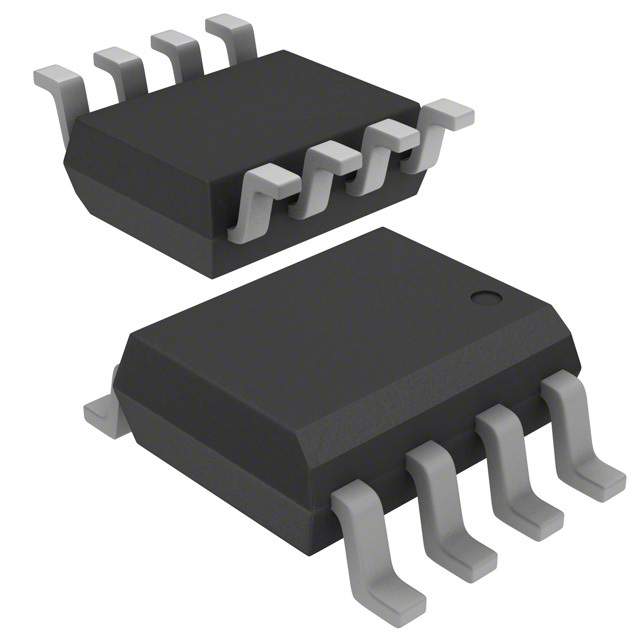

封装 SOIC-8 SOIC-8 SOIC-8

供电电流 650 µA 650 µA 650 µA

电路数 1 1 1

共模抑制比 86.0 dB 86.0 dB 86.0 dB

输入补偿电压 100 µV 100 µV 100 µV

输入偏置电流 12 nA 12 nA 12 nA

3dB带宽 200 kHz 200 kHz 200 kHz

耗散功率 - 650 mW 650 mW

带宽 - 125 kHz -

工作温度(Max) - 85 ℃ 85 ℃

工作温度(Min) - -40 ℃ -40 ℃

共模抑制比(Min) - 86 dB 86 dB

耗散功率(Max) - - 650 mW

电源电压(Max) - - 20V ~ 30V

封装 SOIC-8 SOIC-8 SOIC-8

长度 - 5 mm -

宽度 - 4 mm -

高度 - 1.5 mm 1.5 mm

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃

产品生命周期 Obsolete Obsolete Active

包装方式 Tube, Rail Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant Non-Compliant Non-Compliant

含铅标准 Contains Lead Contains Lead Contains Lead
