G6K-2F-24VDC、TX2-L-5V、TN2-L-5V对比区别

高亮显示差异参数

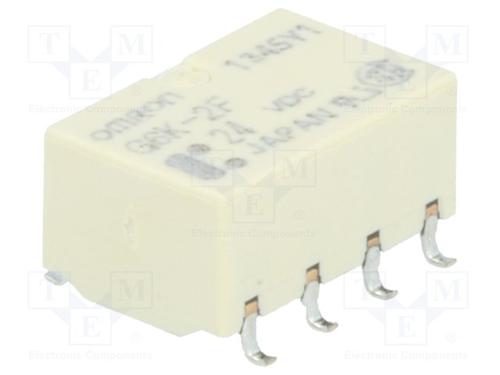

型号 G6K-2F-24VDC TX2-L-5V TN2-L-5V

描述 Relay: electromagnetic; DPDT; Ucoil: 24VDC; 0.3A/125VAC; 1A/30VDCTX 系列 2 A 双刀双掷 5 VDC 单线圈 闭锁 PCB 通孔 信号继电器PANASONIC ELECTRIC WORKS  TN2-L-5V  信号继电器, TN系列, DPDT, 5 VDC, 1 A, 通孔安装, 锁定式单线圈

数据手册 ---

制造商 Omron (欧姆龙) Panasonic (松下) Panasonic (松下)

分类 工业继电器/通用工业继电器/通用

安装方式 Surface Mount Through Hole Through Hole

引脚数 - 8 -

封装 - DIP -

额定电压(DC) - 220 V -

触点类型 - DPDT DPDT

功耗 - 100 mW -

触点额定电流 - 2 A 1 A

线圈电压 - 5 VDC 5 VDC

线圈电流 - 20 mA 20 mA

线圈电阻 - 250 Ω 250 Ω

额定电流(Max) - 2 A 1 A

线圈电压(DC) - 5 V 5 V

线圈功率 - 100 mW 100 mW

额定功率(Max) - 60 W 30W, 62.5VA

开关电流(Max) - 2 A -

工作温度(Max) - 85 ℃ -

工作温度(Min) - -40 ℃ -

线圈功率(DC) - - 100 mW

长度 - 15 mm 14 mm

宽度 - 8.2 mm 9.8 mm

高度 - 8.2 mm 5.6 mm

封装 - DIP -

触点材质 - Silver Silver

工作温度 - -40℃ ~ 85℃ -40℃ ~ 70℃

产品生命周期 100000 Cycle(s) Active Active

包装方式 - Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15

ECCN代码 - EAR99 -

HTS代码 - 8536490050 -
