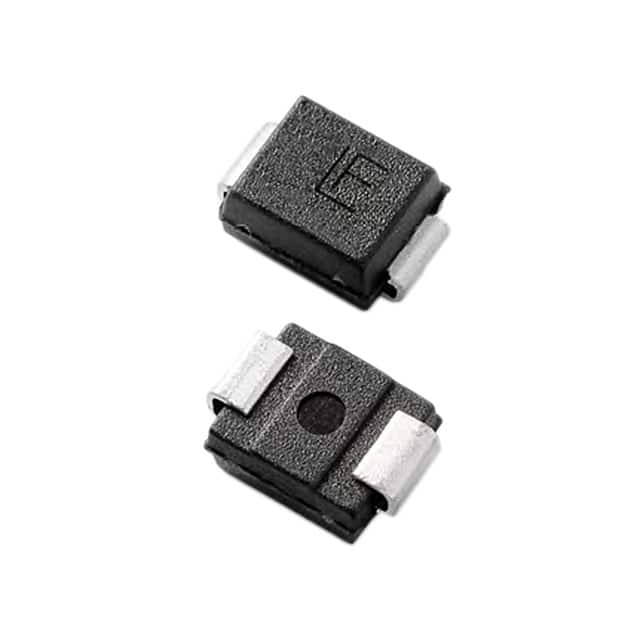

SMBJ12A-HR、SMBJ12A-HRA、SMBJ12A对比区别

高亮显示差异参数

型号 SMBJ12A-HR SMBJ12A-HRA SMBJ12A

描述 ESD 抑制器/TVS 二极管 600W 12V Hi Rel 5% Uni-DirectionalESD Suppressors / TVS Diodes 12Vr 600W 30.2A 5% UniDir HI-RELLITTELFUSE  SMBJ12A  TVS二极管, TVS, SMBJ系列, 单向, 12 V, 19.9 V, DO-214AA, 2 引脚

数据手册 ---

制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)

分类 二极管二极管TVS二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 DO-214AA-2 DO-214AA DO-214AA

击穿电压 14.7 V 14.7 V 14 V

耗散功率 - 600 W 600 W

钳位电压 19.9 V 19.9 V 19.9 V

测试电流 1 mA 1 mA 1 mA

脉冲峰值功率 600 W 600 W 600 W

最小反向击穿电压 13.3 V 13.3 V 13.3 V

工作温度(Max) 150 ℃ 150 ℃ 150 ℃

工作温度(Min) -65 ℃ 55 ℃ -65 ℃

工作结温 -65℃ ~ 150℃ -65℃ ~ 150℃ -65℃ ~ 150℃

工作电压 12 V - -

额定电压(DC) - - 12.0 V

额定电流 - - 30.2 A

额定功率 - - 600 W

针脚数 - - 2

最大反向击穿电压 - - 14.7 V

正向电流 - - 30.2 A

击穿电压 - - 13.3 V

工作结温(Max) - - 150 ℃

封装 DO-214AA-2 DO-214AA DO-214AA

长度 - - 4.57 mm

宽度 - - 3.94 mm

高度 - - 2.237 mm

工作温度 -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃

产品生命周期 Active Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2014/12/17

ECCN代码 - - EAR99

HTS代码 - - 8541100080
