A2-14PA-2.54DSA、A2-14PA-2.54DSA(71)、TSW-114-05-G-S对比区别

高亮显示差异参数

型号 A2-14PA-2.54DSA A2-14PA-2.54DSA(71) TSW-114-05-G-S

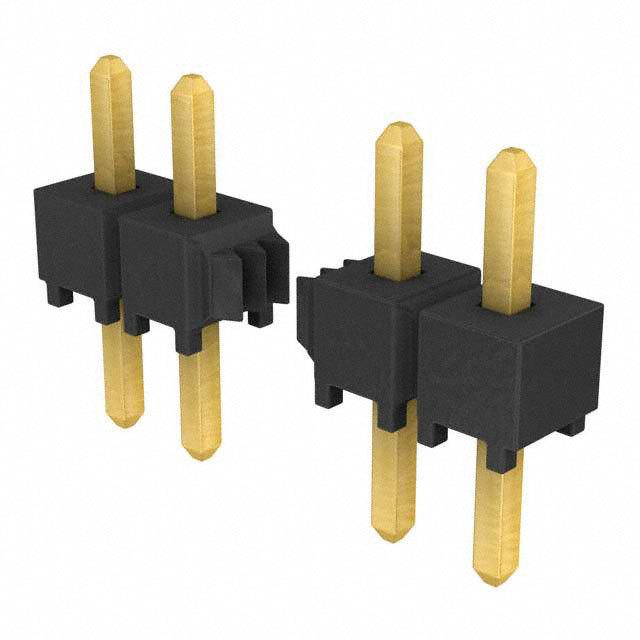

描述 2.54mm节距的高密度连接器 2.54mm Pitch High Density Connector2.54mm 方针SAMTEC TSW-114-05-G-S Board-To-Board Connector, 2.54mm, 14Contacts, Header, TSW Series, Through Hole, 1Rows

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Samtec (申泰电子)

分类 插头插座板对板连接器

安装方式 - Through Hole Through Hole

封装 - - -

引脚间距 - - 2.54 mm

额定电流 - 3 A -

绝缘电阻 - >1000MΩ @500VDC -

排数 - 1 1

针脚数 - 14 14

接触电阻 - <15mΩ @0.1A -

额定电压 - 200 V -

触点数 - - 14

极性 - - Male

触点电镀 - - Gold

额定电流(Max) - - 6.3A/触头

工作温度(Max) - - 125 ℃

工作温度(Min) - - -55 ℃

额定电压(Max) - - 550 VAC

长度 - 35.26 mm 35.6 mm

宽度 - 2.54 mm 2.54 mm

高度 - 8.54 mm 5.21 mm

封装 - - -

引脚间距 - - 2.54 mm

触点材质 - Brass Phosphor Bronze

工作温度 - -55℃ ~ 85℃ -55℃ ~ 125℃

外壳颜色 - - Black

颜色 - - Black

外壳材质 - - Plastic

产品生命周期 Obsolete Active Active

包装方式 - - Bulk

RoHS标准 - RoHS Compliant RoHS Compliant

含铅标准 - Lead Free Lead Free

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15
