ADP2504ACPZ-2.8-R7、ADP2504ACPZ-R7、ADP2504ACPZ-4.2-R7对比区别

高亮显示差异参数

型号 ADP2504ACPZ-2.8-R7 ADP2504ACPZ-R7 ADP2504ACPZ-4.2-R7

描述 Conv DC-DC 2.3V to 5V Non-Inv/Inv/Step Up/Step Down Single-Out 2.8V 1A 10Pin LFCSP EP T/RAnalog Devices### 开关电压调节器，Analog DevicesAnalog Devices 各种开关调节器在升压（增压）、降压（下降）和反相电压模式下操作。 调节器可产生固定或可调输出电压。Conv DC-DC 2.3V to 5V Non-Inv/Inv/Step Up/Step Down Single-Out 4.2V 1A 10Pin LFCSP EP T/R

数据手册 ---

制造商 ADI (亚德诺) ADI (亚德诺) ADI (亚德诺)

分类 DC/DC转换器DC/DC转换器DC/DC转换器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 10 10 10

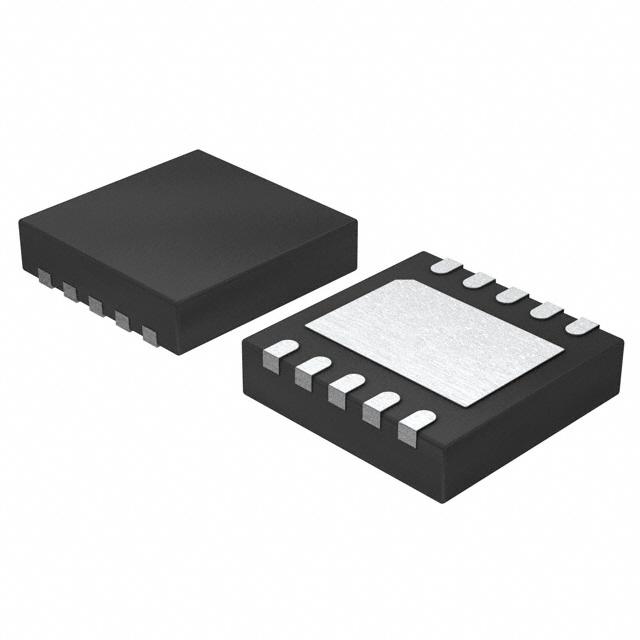

封装 LFCSP-10 LFCSP-10 LFCSP-10

输出接口数 1 1 1

输出电压 2.8 V 2.8V ~ 5.5V 4.2 V

输出电流 1 A 1 A 1 A

供电电流 50.0 µA 50.0 µA 50.0 µA

上升时间 - 130 ns -

开关频率 2.5 MHz 2.5 MHz 2.5 MHz

输入电压(Max) 5.5 V 5.5 V 5.5 V

输入电压(Min) 2.3 V 2.3 V 2.3 V

输出电压(Max) - 5.5 V -

输出电压(Min) 2.8 V 2.8 V 4.2 V

输出电流(Max) - 1 A 1 A

下降时间 - 160 ns -

工作温度(Max) 125 ℃ 125 ℃ -

工作温度(Min) 40 ℃ -40 ℃ -

电源电压 - 2.3 V 2.3 V

输入电压 2.3V ~ 5.5V 2.3V ~ 5.5V 2.3V ~ 5.5V

长度 3 mm 3 mm -

宽度 3 mm 3 mm -

高度 0.75 mm 0.08 mm -

封装 LFCSP-10 LFCSP-10 LFCSP-10

工作温度 -40℃ ~ 125℃ (TA) -40℃ ~ 125℃ (TA) -40℃ ~ 125℃

产品生命周期 End of Life Active End of Life

包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
