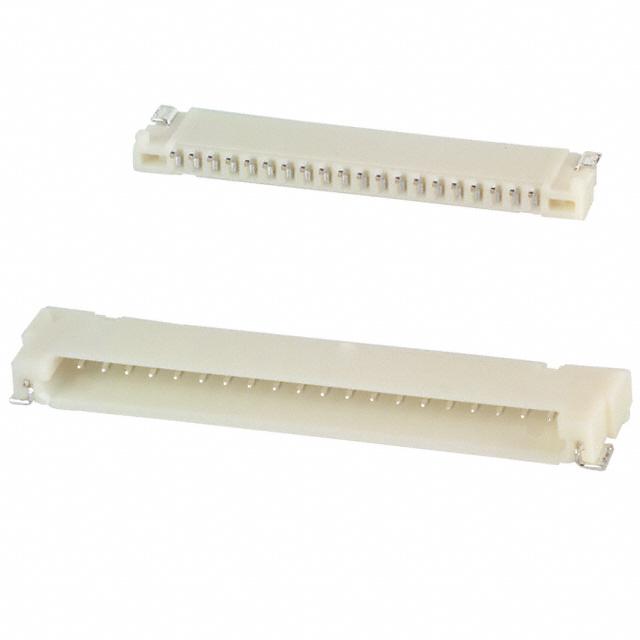

DF14-20P-1.25H(26)、DF14-20P-1.25H(20)、DF14-20P-1.25H(50)对比区别

高亮显示差异参数

型号 DF14-20P-1.25H(26) DF14-20P-1.25H(20) DF14-20P-1.25H(50)

描述 DF14 系列 20 位置 1.25 mm 间距 直角 表面贴装 插头CONN HEADER 20POS 1.25MM R/A SMDCONN HEADER 20POS 1.25MM R/A SMD

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 插头插座板对板连接器板对板连接器

安装方式 Surface Mount Surface Mount Surface Mount

封装 SMD - -

引脚间距 1.25 mm 1.25 mm 1.25 mm

触点数 20 20 20

触点电镀 Tin Tin Gold

额定电流 1 A - -

绝缘电阻 500 MΩ - -

排数 1 1 1

针脚数 20 20 20

接触电阻 <30mΩ @100mA - -

额定电流(Max) 1 A - -

工作温度(Max) 85 ℃ - -

工作温度(Min) -35 ℃ - -

额定电压(Max) 150 VAC - -

额定电压 150 V - -

接触电阻(Max) 30 mΩ - -

极性 - Male Male

长度 29.95 mm 29.95 mm 29.95 mm

宽度 5.7 mm 5.7 mm 5.7 mm

高度 2.5 mm 2.5 mm 2.5 mm

封装 SMD - -

引脚间距 1.25 mm 1.25 mm 1.25 mm

外壳颜色 Beige Beige Beige

颜色 Beige Beige -

触点材质 Brass Brass Brass

材质 Polyamide (PA) - -

工作温度 -35℃ ~ 85℃ - -

外壳材质 Plastic Plastic Plastic

产品生命周期 Active Obsolete Obsolete

包装方式 Tape & Reel (TR) Tube Tube

RoHS标准 RoHS Compliant Non-Compliant Non-Compliant

含铅标准 Lead Free Contains Lead Contains Lead
