ELJ-FA330KF、IMC1210ER330K、NLCV32T-330K-EF对比区别

高亮显示差异参数

型号 ELJ-FA330KF IMC1210ER330K NLCV32T-330K-EF

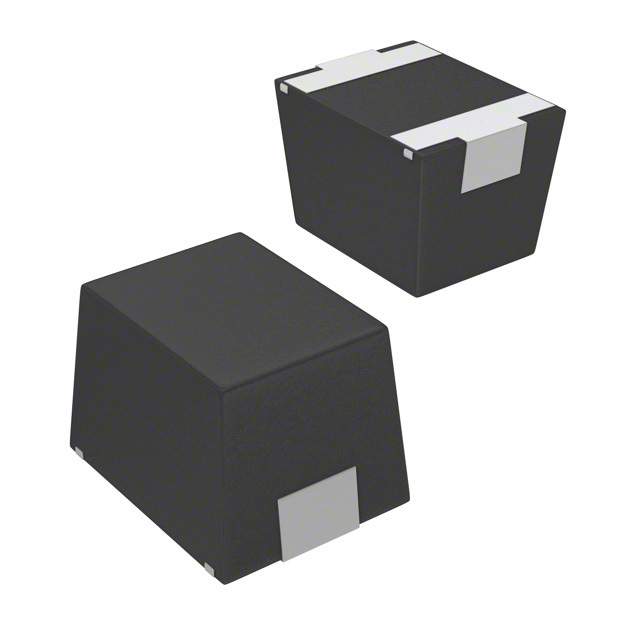

描述 Inductor General Purpose Chip Molded Wirewound 33uH 10% 2.52MHz 30Q-Factor Ferrite 85mA 5.6Ω DCR 1210 T/RInductor RF Chip Molded Wirewound 33uH 10% 2.52MHz 30Q-Factor Powdered Iron 112mA 6Ω DCR 1210 T/RTDK  NLCV32T-330K-EF  表面贴装高频电感器, NLCV系列, 33 µH, ± 10%, 1210 [3225 公制], 17 MHz, 1.1 ohm

数据手册 ---

制造商 Panasonic (松下) Vishay Dale (威世达勒) TDK (东电化)

分类 电感电感贴片电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 3225 - 3225

封装 1210 1210 1210

额定电流 85 mA 112 mA 240 mA

容差 ±10 % ±10 % ±10 %

电感 33 µH - 33 µH

自谐频率 20 MHz 16 MHz 17 MHz

屏蔽 No - -

测试频率 2.52 MHz 2.52 MHz 2.52 MHz

电阻(DC） ≤5.6 Ω ≤6 Ω ≤1.43 Ω

工作温度(Max) 85 ℃ - 105 ℃

工作温度(Min) -20 ℃ - -40 ℃

电阻(DC Max) 5.6 Ω - 1.1 Ω

产品系列 - - NLCV-EF

电感公差 - - ±10 %

额定电流(DC) - - 240 mA

精度 - - ±10 %

长度 3.2 mm - 3.2 mm

宽度 2.5 mm - 2.5 mm

高度 2.4 mm - 2.4 mm

封装(公制) 3225 - 3225

封装 1210 1210 1210

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -40℃ ~ 105℃

重量 - - 0.05 g

产品生命周期 Unknown Active Active

包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)

最小包装 - - 2000

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free 无铅

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15
