TSW-104-14-S-S、TSW-104-14-T-S-002、22-28-4021对比区别

高亮显示差异参数

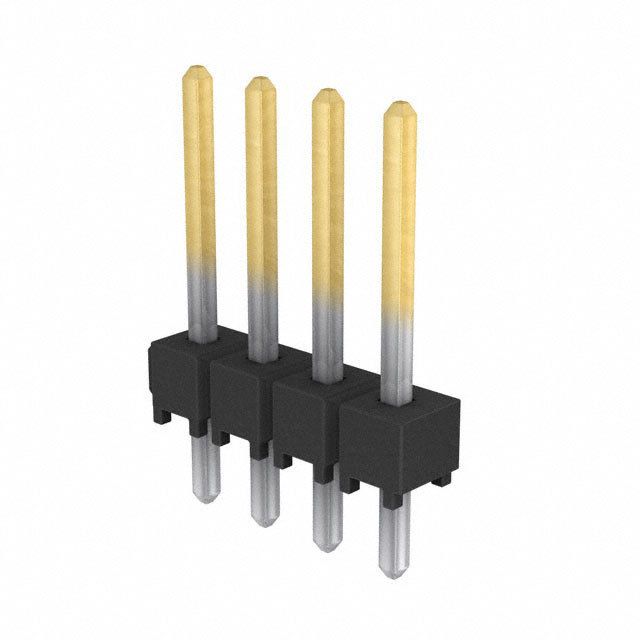

型号 TSW-104-14-S-S TSW-104-14-T-S-002 22-28-4021

描述 2.54mm 方针Conn Unshrouded Header HDR 4POS 2.54mm Solder ST Thru-Hole2.54毫米（ .100 ）间距KK®头，分离式，立式， 2回路，锡（Sn ）镀层，配合针脚长度8.13毫米（ 0.320 ） 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 2 Circuits, Tin (Sn) Plating, Mating Pin Length 8.13mm (.320)

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Molex (莫仕)

分类 板对板连接器板对板连接器

安装方式 Through Hole - Through Hole

封装 - - -

引脚间距 2.54 mm - 2.54 mm

触点数 4 4 2

极性 Male - Male

触点电镀 Gold - Tin

排数 1 1 1

针脚数 4 - 2

额定电流(Max) 6.3A/触头 6.3A/触头 4A/触头

工作温度(Max) - 105 ℃ 80 ℃

工作温度(Min) - -55 ℃ -40 ℃

额定电压(Max) - 550 VAC 500 V

额定电压(DC) - - 250 V

额定电流 - - 4.00 A

绝缘电阻 - - 1000 MΩ

灼热丝测试标准 - - Non-Compliant

无卤素状态 - - Not Low Halogen

方向 - - Vertical

电路数 - - 2

易燃性等级 - - UL 94 V-0

拔插次数 - - 25

接触电阻(Max) - - 20 mΩ

长度 10.2 mm - 5.08 mm

宽度 2.54 mm - 2.49 mm

高度 10.67 mm 10.67 mm 10.42 mm

封装 - - -

引脚间距 2.54 mm - 2.54 mm

外壳颜色 Black - Black

颜色 Black - Black

触点材质 Phosphor Bronze - Phosphor Bronze

工作温度 -55℃ ~ 125℃ - 0℃ ~ 75℃

外壳材质 Plastic - Thermoplastic

产品生命周期 Active Active Active

包装方式 Bulk Bulk Bag

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

ECCN代码 - - EAR99

HTS代码 - - 8536694040
