1N3029BUR-1、DL4749A-TP、SML4749A-E3/61对比区别

高亮显示差异参数

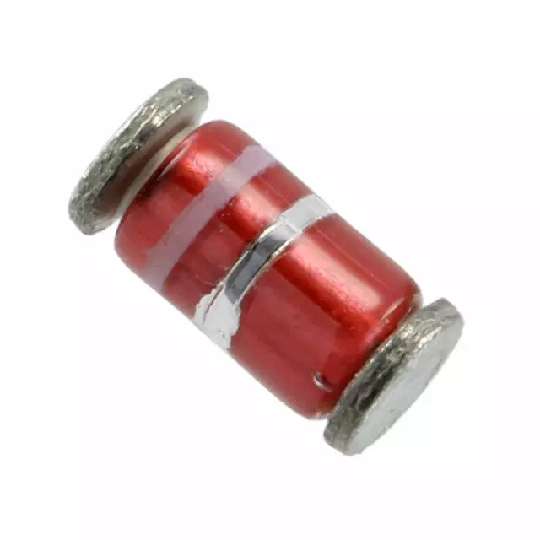

型号 1N3029BUR-1 DL4749A-TP SML4749A-E3/61

描述 1瓦的金属外壳稳压二极管 1 WATT METAL CASE ZENER DIODESMELF 24V 1W1W，SML47xxA 系列，Vishay Semiconductor表面安装齐纳二极管 塑料封装符合 Underwriters Laboratory (UL) 易燃性等级 94 V-0 用于表面安装应用 低齐纳阻抗 低调节因数 符合 AEC-Q101 ### 齐纳二极管，Vishay Semiconductor

数据手册 ---

制造商 Microsemi (美高森美) Micro Commercial Components (美微科) Vishay Semiconductor (威世)

分类 齐纳二极管齐纳二极管齐纳二极管

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 2 2 2

封装 DO-213AB DO-213AB DO-214AC-2

容差 ±5 % ±5 % ±5 %

耗散功率 1 W 1 W 1 W

测试电流 10.5 mA 10.5 mA 10.5 mA

稳压值 24 V 24 V 24 V

额定功率(Max) 1 W 1 W 1 W

工作温度(Max) 175 ℃ 175 ℃ 150 ℃

工作温度(Min) -55 ℃ -65 ℃ -65 ℃

耗散功率(Max) - 1 W 1 W

正向电压 1.2V @200mA 1.2V @200mA -

正向电压(Max) 1.2V @200mA 1.2V @200mA -

长度 - 5.2 mm 4.5 mm

宽度 - 2.67 mm 2.79 mm

高度 - 2.67 mm 2.1 mm

封装 DO-213AB DO-213AB DO-214AC-2

产品生命周期 Active Obsolete Active

包装方式 Bulk Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

ECCN代码 - - EAR99

工作温度 -55℃ ~ 175℃ -65℃ ~ 175℃ -
