DRA74-100-R、SRN6045-100M、SRN8040-100M对比区别
型号 DRA74-100-R SRN6045-100M SRN8040-100M

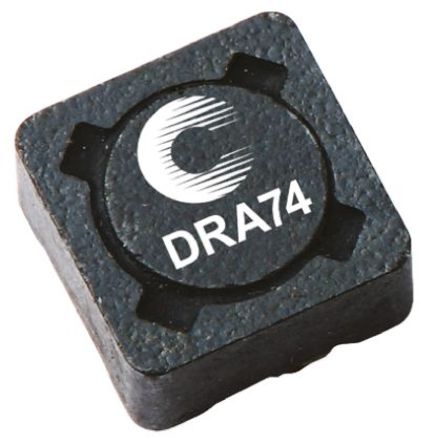

描述 COILTRONICS DRA74-100-R 表面贴装功率电感器, DRA系列, 10 µH, ± 20%, 屏蔽, 2.56 ABOURNS SRN6045-100M 电感, 屏蔽, 10uH, 3A, SMD, 整卷BOURNS SRN8040-100M 表面贴装功率电感器, SRN8040系列, 10 µH, ± 20%, 屏蔽, 0.05 ohm, 3.1 A
数据手册 ---
制造商 Cooper Bussmann (库柏) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电感贴片电感贴片电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 7.6mm x 7.6mm x 4.35mm 6mm x 6mm x 4.5mm 8mm x 8mm x 4mm
额定电流 2.56 A 2.5 A 3.1 A
容差 ±20 % ±20 % ±20 %
电感 10 µH 10 µH 10 µH
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz 100 kHz
电阻(DC） 43 mΩ ≤58.6 mΩ ≤50 mΩ
额定电流(DC) 2.56 A - -
工作温度(Max) 165 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电阻(DC Max) 43 mΩ 0.0586 Ω 0.05 Ω
自谐频率 - 15 MHz 18 MHz
Q值 - 17 20
长度 7.6 mm 6 mm 8 mm
宽度 7.6 mm 6 mm 8 mm
高度 4.35 mm 4.5 mm 4 mm
封装 7.6mm x 7.6mm x 4.35mm 6mm x 6mm x 4.5mm 8mm x 8mm x 4mm
工作温度 -40℃ ~ 165℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2016/06/20 2016/06/20
香港进出口证 - NLR NLR
ECCN代码 - EAR99 -
HTS代码 - 8504508000 -
