MCP14E10-E/MF、MCP14E10T-E/MF对比区别

高亮显示差异参数

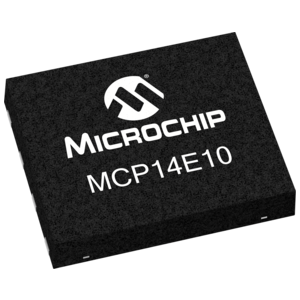

型号 MCP14E10-E/MF MCP14E10T-E/MF

描述 3.0 A 双 非反相 高速 功率 MOSFET 驱动器 带使能 DFN83.0 A 双 反相 高速 功率 MOSFET 驱动器 带使能 DFN-8

数据手册 --

制造商 Microchip (微芯) Microchip (微芯)

分类 FET驱动器FET驱动器

安装方式 Surface Mount Surface Mount

引脚数 8 8

封装 DFN-8 DFN-8

电源电压(DC) 4.50V (min) 4.50V (min)

上升/下降时间 25 ns 25 ns

输出接口数 2 2

输出电流 3 A -

上升时间 14 ns -

下降时间 17 ns -

下降时间(Max) 30 ns 30 ns

上升时间(Max) 30 ns 30 ns

工作温度(Max) 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃

电源电压 4.5V ~ 18V 4.5V ~ 18V

电源电压(Max) 18 V -

电源电压(Min) 4.5 V -

长度 4.92 mm -

宽度 5.99 mm -

高度 0.95 mm -

封装 DFN-8 DFN-8

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active

包装方式 Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

REACH SVHC标准 No SVHC -
