TSW-123-07-T-S、TSW-123-26-T-S、22-28-4238对比区别

高亮显示差异参数

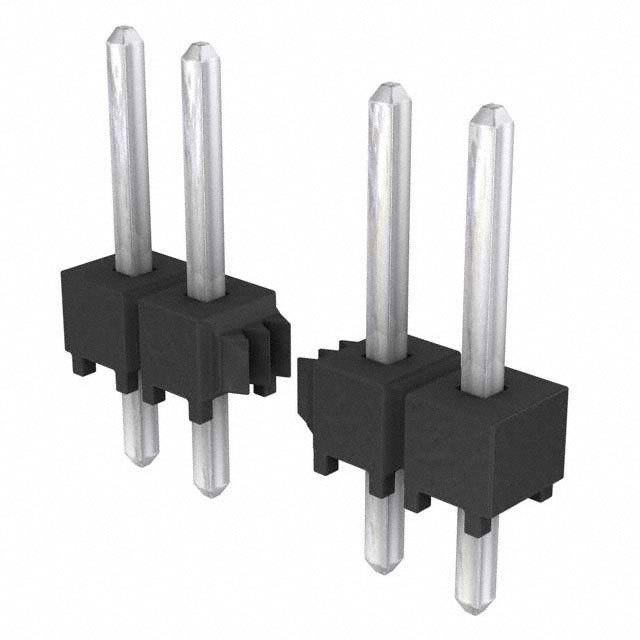

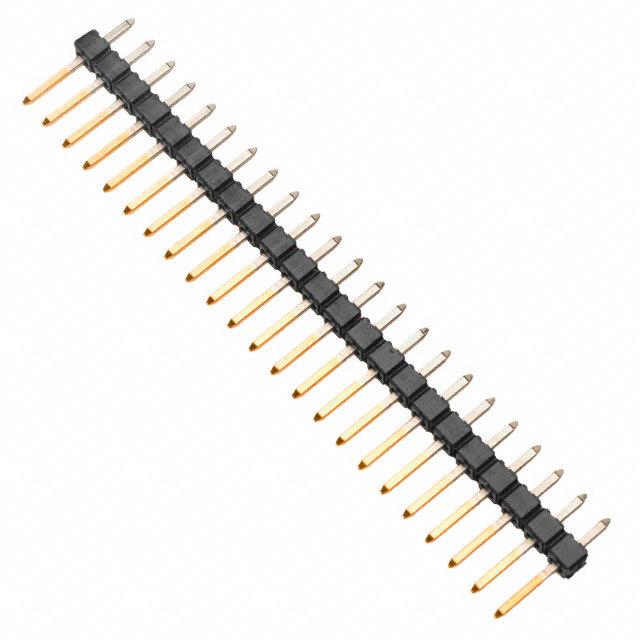

型号 TSW-123-07-T-S TSW-123-26-T-S 22-28-4238

描述 2.54mm 方针SAMTEC TSW-123-26-T-S Board-To-Board Connector, 2.54mm, 23Contacts, Header, TSW Series, Through Hole, 1RowsConn Unshrouded Header HDR 23POS 2.54mm Solder ST Thru-Hole Bag

数据手册 ---

制造商 Samtec (申泰电子) Samtec (申泰电子) Molex (莫仕)

分类 板对板连接器板对板连接器连接器

安装方式 Through Hole Through Hole Through Hole

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

触点数 23 23 23

极性 Male Male Male

触点电镀 Tin Tin Gold

排数 1 1 1

针脚数 23 - 23

额定电流(Max) 6.3A/触头 - -

工作温度(Max) 105 ℃ - -

工作温度(Min) -55 ℃ - -

额定电压(Max) 550 VAC - -

长度 58.4 mm - 58.42 mm

宽度 2.54 mm - 2.49 mm

高度 8.38 mm - 9.78 mm

封装 - - -

引脚间距 2.54 mm 2.54 mm 2.54 mm

外壳颜色 Black - Black

颜色 Black - -

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -55℃ ~ 105℃ - -

外壳材质 Plastic - Nylon

产品生命周期 Active Active Unknown

包装方式 Bulk - Bulk

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free - Lead Free

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2015/06/15 2015/06/15 -
