DF1BZ-26DP-2.5DSA、DF1B-26DP-2.5DSA、TSS-113-01-S-D对比区别

高亮显示差异参数

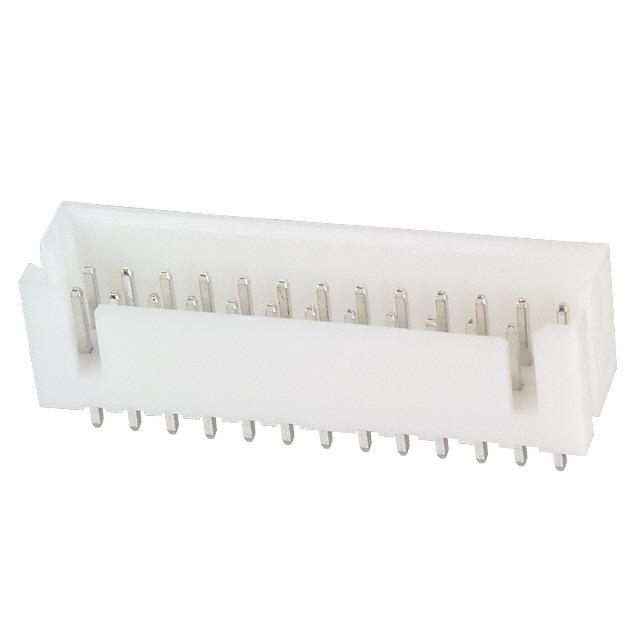

型号 DF1BZ-26DP-2.5DSA DF1B-26DP-2.5DSA TSS-113-01-S-D

描述 2.5mm间距连接器导线连接（产品符合UL / CSA​​标准） 2.5mm Pitch Connector for Discrete Wire Connection (Product Compliant with UL/CSA Standard)CONN HEADER 26POS 2.5MM STR TINConn Shrouded Header HDR 26POS 2.54mm Solder ST Thru-Hole

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Samtec (申泰电子)

分类 插头插座插头插座板对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.50 mm 2.50 mm -

触点数 26 26 26

极性 Male Male Male

触点电镀 Tin Tin -

排数 2 2 2

针脚数 26 26 26

额定电流 - - 3 A

额定电流(Max) 3 A - 3A/触头

绝缘电阻 >1000MΩ @500VDC - -

接触电阻 <30mΩ @100mA - -

接触电阻(Max) 30 mΩ - -

长度 35 mm 35.0 mm -

宽度 8.6 mm 8.60 mm -

高度 9.5 mm 9.50 mm 9.27 mm

引脚间距 2.50 mm 2.50 mm -

外壳颜色 White White Black

触点材质 Brass Brass Phosphor Bronze

外壳材质 Plastic Plastic -

颜色 White - Black

工作温度 - - -55℃ ~ 125℃

产品生命周期 Active Obsolete Active

包装方式 Bulk Bulk Bulk

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free
