ELJ-NAR22KF、IMC1210ERR22K对比区别

高亮显示差异参数

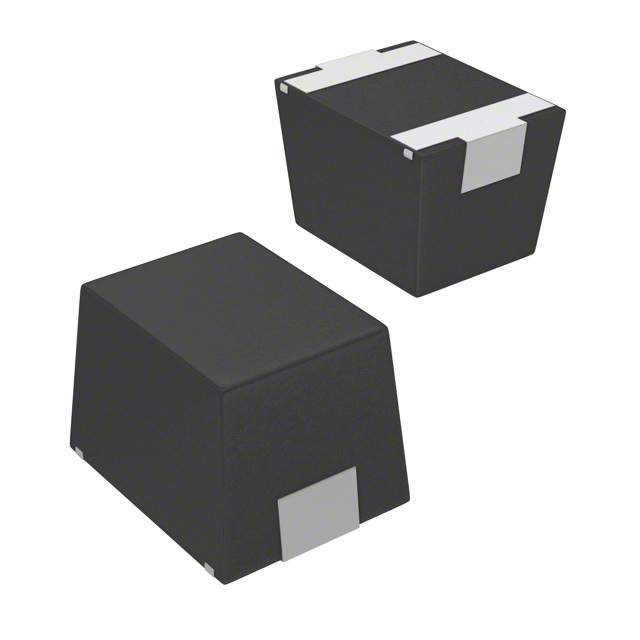

型号 ELJ-NAR22KF IMC1210ERR22K

描述 Inductor High Frequency Chip Wirewound 220nH 10% 1MHz 10Q-Factor Ferrite 210mA 900mOhm DCR 1210 T/RInd Chip Molded Wirewound 220nH 10% 25.2MHz 30Q-Factor Powdered Iron 484mA 1210 T/R

数据手册 --

制造商 Panasonic (松下) Vishay Dale (威世达勒)

分类 电感电感

安装方式 Surface Mount Surface Mount

封装(公制) 3225 3225

封装 1210 1210

额定电流 210 mA 484 mA

容差 ±10 % ±10 %

电感 220 nH 220 nH

自谐频率 280 MHz 350 MHz

屏蔽 No No

电感公差 ±10 % -

测试频率 1 MHz 25.2 MHz

电阻(DC） ≤900 mΩ ≤320 mΩ

电阻(DC Max) 900 mΩ 320 mΩ

Q值 - 30.0

工作温度(Max) - 125 ℃

工作温度(Min) - 55 ℃

长度 3.2 mm 3.20 mm

宽度 2.5 mm 2.49 mm

高度 2.2 mm -

封装(公制) 3225 3225

封装 1210 1210

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃

产品生命周期 Unknown Discontinued at Digi-Key

包装方式 Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free

ECCN代码 EAR99 -

HTS代码 8504508000 -
