B82498F3470J、ELJ-ND47NJF、0805CS-470XJLB对比区别

高亮显示差异参数

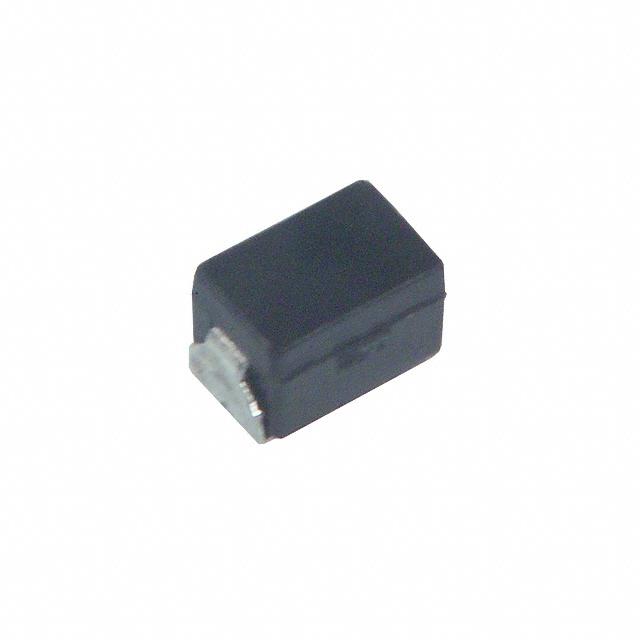

型号 B82498F3470J ELJ-ND47NJF 0805CS-470XJLB

描述 B82498F 系列 47nH 5% 容差 600mA 表面贴装 功率电感Inductor High Frequency Chip Wirewound 47nH 5% 100MHz 12Q-Factor 385mA 460mOhm DCR 0805 T/RCOILCRAFT  0805CS-470XJLB  表面贴装高频电感器, AEC-Q200 0805CS系列, 47 nH, ± 5%, 0805 [2012 公制], 0.31 ohm

数据手册 ---

制造商 Epcos (爱普科斯) Panasonic (松下) Coilcraft (线艺)

分类 电感电感电感

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 2012 2012 2012

封装 0805 0805 0805

引脚数 2 2 -

额定电流 600 mA 385 mA 500 mA

电感 47 nH 47 nH 47 nH

自谐频率 2000 MHz 1.65 GHz 1.70 GHz

Q值 65.0 - 60.0

产品系列 - - 0805cs

电感公差 ±5 % ±5 % ±5 %

电阻(DC） ≤130 mΩ ≤460 mΩ 310 mΩ

额定电流(DC) 600 mA - 500 mA

电阻(DC Max) 0.13 Ω 460 mΩ 0.31 Ω

容差 ±5 % ±5 % -

电阻 130 mΩ - -

共振频率 2.00 GHz - -

屏蔽 No No -

测试频率 200 MHz 100 MHz -

工作温度(Max) 150 ℃ - -

工作温度(Min) -55 ℃ - -

长度 2.3 mm 2 mm 2.29 mm

宽度 1.7 mm 1.25 mm 1.73 mm

高度 1.4 mm 1.25 mm 1.52 mm

封装(公制) 2012 2012 2012

封装 0805 0805 0805

产品生命周期 - Unknown Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC - No SVHC

REACH SVHC版本 2015/06/15 - 2015/06/15

工作温度 -55℃ ~ 125℃ -20℃ ~ 85℃ -
