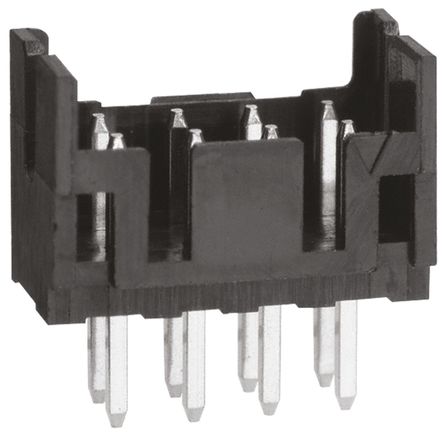

DF11-8DP-2DSA(08)、DF11-8DP-2DSA(24)、DF11-8DP-2DSA(20)对比区别

高亮显示差异参数

型号 DF11-8DP-2DSA(08) DF11-8DP-2DSA(24) DF11-8DP-2DSA(20)

描述 HIROSE(HRS)  DF11-8DP-2DSA(08)  线至板连接器, DF11系列, 8 触点, 针座, 2 mm, 通孔安装, 2 排UL94V-0 板通孔直径 0.8mm ### 2.0mm 双排连接器 - Hirose DF11### 2.0mm 双排连接器 - Hirose压接类型板到线连接器系列 双排 2mm 节距触点 压缩 5mm 宽度 AWG 22 到 30 简单的锁定机制 肋纹防止错误插入 ### 标准UL E52653, CSA LR95109Conn Shrouded Header HDR 8POS 2mm Solder ST Thru-Hole

数据手册 ---

制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)

分类 线对板连接器线对板连接器板对板连接器

安装方式 Through Hole Through Hole Through Hole

封装 ThroughHole ThroughHole -

引脚间距 - 2.00 mm 2.00 mm

触点数 8 8 8

极性 Male Male Male

触点电镀 Tin Tin Tin

额定电流 - 2 A -

绝缘电阻 1000MΩ @500VDC 1000 MΩ -

排数 2 2 2

易燃性等级 - UL 94 V-0 -

针脚数 8 8 8

接触电阻 <30mΩ @100mA 30 mΩ -

拔插次数 - 30 -

额定电流(Max) - 2 A -

工作温度(Max) - 85 ℃ -

工作温度(Min) - -30 ℃ -

额定电压 - 250 V -

接触电阻(Max) - 30 mΩ -

长度 10 mm 10.0 mm 10 mm

宽度 5 mm 5.00 mm 5 mm

高度 6.6 mm 6.6 mm 6.6 mm

封装 ThroughHole ThroughHole -

引脚间距 - 2.00 mm 2.00 mm

外壳颜色 Black Black Black

颜色 Black Black Black

触点材质 Brass Brass Brass

材质 - Polyamide (PA) -

工作温度 -30℃ ~ 85℃ -30℃ ~ 85℃ -

外壳材质 - Plastic Plastic

产品生命周期 Active Active Obsolete

包装方式 Bulk Tube Tube

RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant

含铅标准 Lead Free Lead Free Contains Lead

REACH SVHC标准 No SVHC No SVHC -

REACH SVHC版本 2014/06/16 2014/06/16 -
