EEUFC1J220、UPW1J220MED1TD、UPM1J220MED对比区别
型号 EEUFC1J220 UPW1J220MED1TD UPM1J220MED

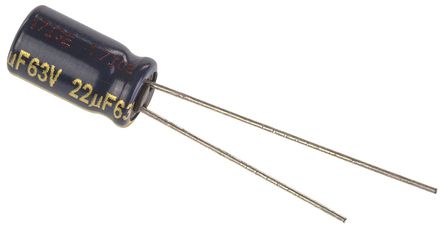

描述 PANASONIC ELECTRONIC COMPONENTS EEUFC1J220 铝电解电容, AEC-Q200 FC系列, 22 µF, ± 20%, 63 V, 6.3 mm, 径向引线NICHICON UPW1J220MED1TD 铝电解电容, 22uF, 63V, 径向引线NICHICON UPM1J220MED 铝电解电容, PM系列, 22 µF, ± 20%, 63 V, 6.3 mm, 径向引线
数据手册 ---
制造商 Panasonic (松下) Nichicon (尼吉康) Nichicon (尼吉康)
分类 电容铝电解电容铝电解电容
安装方式 Through Hole Through Hole Through Hole
引脚数 2 2 2
封装 - 剪切带 Radial, CAN
引脚间距 2.5 mm 2.5 mm 2.5 mm
额定电压(DC) 63.0 V 63.0 V 63.0 V
电容 22 µF 22 µF 22 µF
等效串联电阻(ESR) - 1.42 Ω 0.52 Ω
容差 ±20 % ±20 % ±20 %
产品系列 - - UPM
纹波电流 240 mA 250 mA 110 mA
纹波电流(高频) - 75mA @120Hz 110mA @120Hz
纹波电流(低频) - 250mA @100kHz 215mA @10kHz
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 63 V 63 V 63 V
工作电压 63 VDC - -
高度 11.2 mm 11 mm 11 mm
直径 6.30 mm 6.30 mm 6.30 mm
封装 - 剪切带 Radial, CAN
引脚间距 2.5 mm 2.5 mm 2.5 mm
介质材料 Aluminum Electrolytic Aluminum Electrolytic Aluminum Electrolytic
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Unknown Active Active
包装方式 - Tape & Reel (TR) Each
最小包装 - - 4000
寿命（小时） 1000 h 2000h @105℃ 2000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - 2015/12/17 2015/12/17
