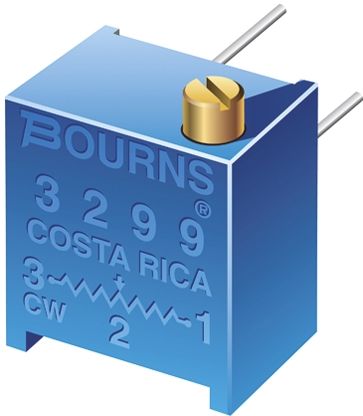

3299P-1-104LF、3299P-1-502LF、3299P-1-501LF对比区别
型号 3299P-1-104LF 3299P-1-502LF 3299P-1-501LF
描述 BOURNS 3299P-1-104LF 微调电位器, 100KΩ, 10%, 25转, 通孔安装BOURNS 3299P-1-502LF 微调电位器, 5KΩ, 10%, 25转, 通孔安装10mm 3/8in 500mW 侧面调整 3299P 系列Bourns® 3299P 3/8" 方形多转金属陶瓷微调电位计 (Trimpot®) 多触点滑动臂 - 低噪声、高稳定性 封闭式设计，可进行电路板冲洗 模制主体，带有内置支架 电刷停止于移距终端 适合于 0.1 英寸的栅距 功率 | 0.5W ---|--- 有效移距（标称） | 25 转 电阻容差 | ±10% 电压最大值 | 300 V 温度系数 | ±100ppm/°C 末端电阻 | 1% 或 2Ω（以较大值为准） 工作扭矩 | 3.0 oz.in 旋转寿命 | 200 个周期 工作温度 | -55°C → +125°C 触点电阻变化（最大值） | 1% 或 3Ω（以较大值为准） 尺寸 | 9.53 x 6.1 x 10 mm 引线间距 | 2.5 mm 引脚直径 | 0.5mm 线性或者对数 | 线性 ### 多转 10mm 金属陶瓷
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯)
分类 电位器电位器电位器
安装方式 Through Hole Through Hole Through Hole
封装 100 - Square - 0.395" L x 0.375" W x 0.240" H (10.03mm x 9.53mm x 6.10mm)
额定电压(DC) 500 V 500 V 500 V
绝缘电阻 1000 MΩ 1000 MΩ 1000 MΩ
容差 ±10 % ±10 % ±10 %
额定功率 0.5 W 0.5 W 0.5 W
电阻 100 kΩ 5 kΩ 500 Ω
阻值偏差 ±10 % ±10 % ±10 %
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
长度 9.53 mm 9.53 mm 10.03 mm
宽度 11.55 mm 11.55 mm 11.55 mm
高度 6.1 mm 6.1 mm 6.1 mm
封装 100 - Square - 0.395" L x 0.375" W x 0.240" H (10.03mm x 9.53mm x 6.10mm)
颜色 Blue Blue Blue
重量 992 mg 992 mg 992 mg
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
温度系数 ±100 ppm/℃ ±100 ppm/℃ ±100 ppm/℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2016/06/20 2016/06/20 2016/06/20
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8533408050 8533408050 -
