SN74ACT564DWE4、SN74ACT564DWG4、SN74ACT564DWRE4对比区别

高亮显示差异参数

型号 SN74ACT564DWE4 SN74ACT564DWG4 SN74ACT564DWRE4

描述 八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS八D型边沿触发触发器具有三态输出 OCTAL D-TYPE EDGE-TRIGGERED FLIP-FLOPS WITH 3-STATE OUTPUTS

数据手册 ---

制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)

分类 触发器触发器触发器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 20 20 20

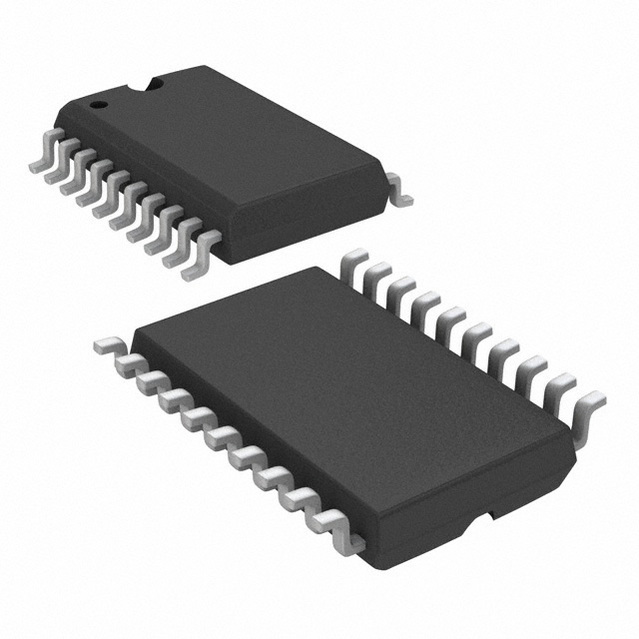

封装 SOIC-20 SOIC-20 SOIC-20

频率 90.0 MHz 90.0 MHz 90.0 MHz

电源电压(DC) 4.50V ~ 5.50V 4.50V ~ 5.50V 4.50V ~ 5.50V

输出接口数 8 8 8

输出电流 24.0 mA 24.0 mA 24.0 mA

传送延迟时间 11.5 ns 11.5 ns 11.5 ns

电压波节 5.00 V 5.00 V 5.00 V

输出电流驱动 -1.00 mA -1.00 mA -1.00 mA

电路数 8 - -

通道数 8 - -

工作温度(Max) 85 ℃ - -

工作温度(Min) 40 ℃ - -

电源电压(Max) 5.5 V - -

电源电压(Min) 4.5 V - -

时钟频率 - 90 MHz -

位数 - 8 -

输入电容 - 4.5 pF -

输入数 - 8 -

电源电压 - 4.5V ~ 5.5V -

封装 SOIC-20 SOIC-20 SOIC-20

长度 12.8 mm - -

宽度 7.52 mm - -

高度 2.35 mm - -

产品生命周期 Active Active Active

包装方式 Tube Rail, Tube Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

工作温度 40℃ ~ 85℃ -40℃ ~ 85℃ (TA) -
