DF22-2P-7.92DSA(05)、DF22-2P-7.92DSA对比区别

高亮显示差异参数

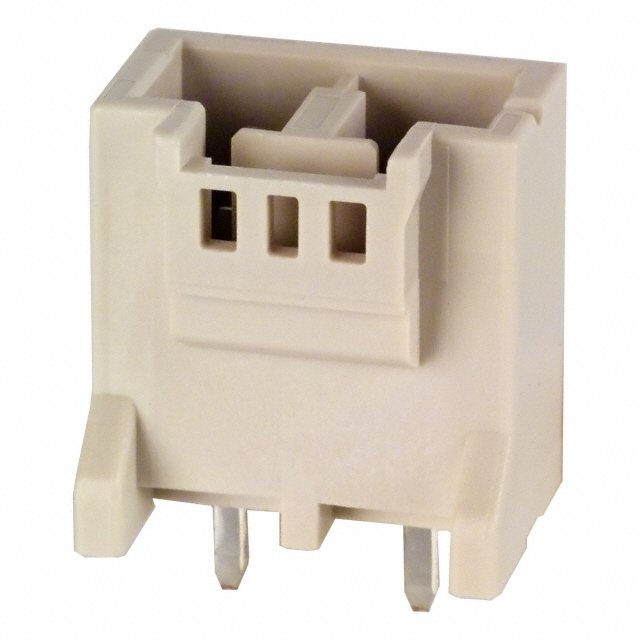

型号 DF22-2P-7.92DSA(05) DF22-2P-7.92DSA

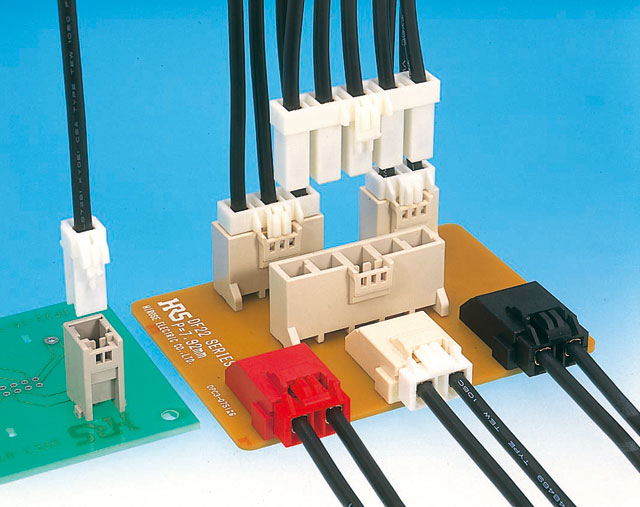

描述 HIROSE(HRS)  DF22-2P-7.92DSA(05)  线至板连接器, EnerBee DF22系列, 2 触点, 针座, 7.92 mm, 通孔安装, 1 排7.92毫米接触间距，大电流连接器内部电源（ UL ， C- UL和TUV认证） 7.92 mm Contact Pitch, High-Current Connectors for Internal Power Supplies (UL, C-UL and TUV Listed)

数据手册 --

制造商 Hirose Electric (广濑) Hirose Electric (广濑)

分类 线对板连接器连接器

安装方式 Through Hole Through Hole

封装 - -

引脚间距 7.92 mm 7.92 mm

触点数 2 -

极性 Male Male

触点电镀 Tin Tin Lead

额定电流 25 A -

绝缘电阻 1000 MΩ -

排数 1 1

针脚数 2 2

接触电阻 ≤5mΩ @1mA -

拔插次数 30 -

额定电流(Max) 38 A -

工作温度(Max) 85 ℃ -

工作温度(Min) -55 ℃ -

额定电压 1000 V -

接触电阻(Max) 5 mΩ -

长度 17.2 mm 17.2 mm

宽度 12.4 mm 12.4 mm

高度 18.1 mm 18.1 mm

封装 - -

引脚间距 7.92 mm 7.92 mm

外壳颜色 Beige Beige

颜色 Beige -

触点材质 Copper Alloy Copper Alloy

材质 Polyamide (PA) -

工作温度 -35℃ ~ 85℃ -

外壳材质 Plastic Plastic

产品生命周期 Active Obsolete

包装方式 Bag Bulk

RoHS标准 RoHS Compliant Non-Compliant

含铅标准 Lead Free Contains Lead

ECCN代码 EAR99 -
