IRFR3707Z、IRLR8259TRPBF、IRFR3707ZTRPBF对比区别
型号 IRFR3707Z IRLR8259TRPBF IRFR3707ZTRPBF
描述 DPAK N-CH 30V 56AMOSFET 晶体管,Infineon (IR)### MOSFET 晶体管,InfineonInfineon 全面的坚固单和双 N 通道和 P 通道设备组合提供快速切换速度,且可满足各种电源需求。 应用范围从交流-直流和直流-直流电源到音频和消费电子产品,从电动机控制到照明和家用电器。IRFR3707ZTRPBF 编带
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) International Rectifier (国际整流器)
分类 MOS管MOS管MOS管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 3 3

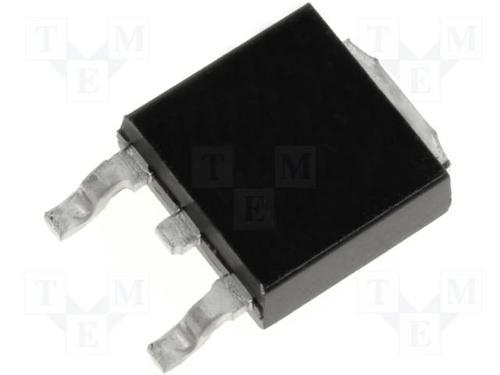

封装 TO-252-3 TO-252-3 TO-252-3
针脚数 - 3 -
漏源极电阻 - 0.0063 Ω 9.5 mΩ
极性 N-CH N-CH N-Channel
耗散功率 50W (Tc) 48 W 50 W
阈值电压 - 1.9 V -
漏源极电压(Vds) 30 V 25 V 30 V
连续漏极电流(Ids) 56.0 A 57A 56.0 A
上升时间 11 ns 38 ns 11.0 ns
输入电容(Ciss) 1150pF @15V(Vds) 900pF @13V(Vds) 1150pF @15V(Vds)
额定功率(Max) - 48 W 50 W
下降时间 3.3 ns 8.9 ns -
工作温度(Max) - 175 ℃ 175 ℃
工作温度(Min) - -55 ℃ -55 ℃
耗散功率(Max) 50W (Tc) 48W (Tc) -
额定电压(DC) 30.0 V - 30.0 V
额定电流 56.0 A - 56.0 A
产品系列 IRFR3707Z - -
输入电容 - - 1150pF @15V
漏源击穿电压 - - 30.0 V
长度 - 6.73 mm 6.73 mm
宽度 - 6.22 mm -
高度 - 2.39 mm 2.26 mm
封装 TO-252-3 TO-252-3 TO-252-3
工作温度 -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃ (TJ) -55℃ ~ 175℃
产品生命周期 Active Active Unknown
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
