PC923L0NSZ0F、TLP350(TP1,F)、HCPL-3150-500E对比区别
型号 PC923L0NSZ0F TLP350(TP1,F) HCPL-3150-500E
描述 Optocoupler Drive Push-Pull 1CH 30V 15000V 8Pin PDIP Sleeve光耦合器/光电耦合器Optocoupler Drive Push-Pull 1CH 30V 1500V 8Pin PDIP SMD T/R
数据手册 ---
制造商 Sharp (夏普) Toshiba (东芝) AVAGO Technologies (安华高科)
分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器
安装方式 Through Hole Surface Mount Through Hole

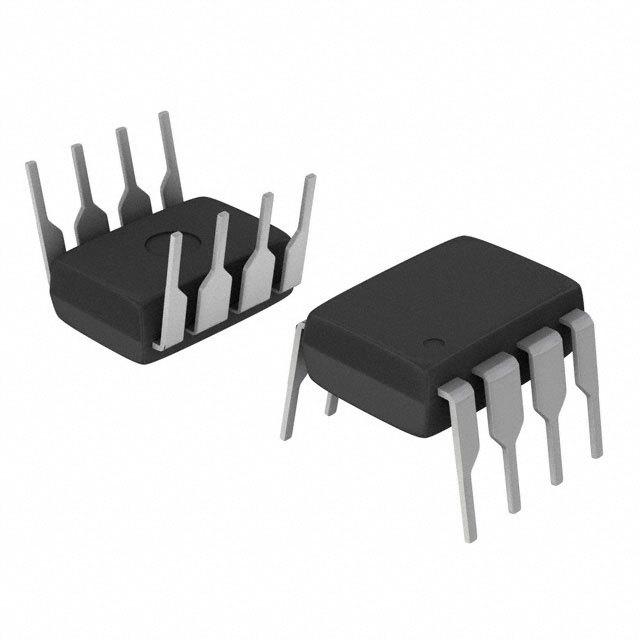

封装 DIP-8 SMD-8 DIP-8
引脚数 - 8 8
上升/下降时间 200 ns 15ns, 8ns -
通道数 1 1 1
正向电压 1.6 V 1.6 V 1.50 V
上升时间 500 ns 15 ns 100 ns
隔离电压 5000 Vrms 3750 Vrms 3750 Vrms
正向电流 20 mA 20 mA -
输入电压(DC) - 30.0V (max) 1.80 V
输出电压 - ≤13.7 V 27.0 V
正向电压(Max) - 1.8 V 1.8 V
正向电流(Max) - 20 mA 25 mA
下降时间 - 8 ns 0.1 µs
下降时间(Max) - 8 ns -
上升时间(Max) - 15 ns -
工作温度(Max) - 100 ℃ 100 ℃
工作温度(Min) - -40 ℃ 40 ℃
电源电压 - 15V ~ 30V -
输入电流 - - 16.0 mA
耗散功率 - - 295 mW
耗散功率(Max) - - 295 mW
封装 DIP-8 SMD-8 DIP-8
高度 - 3.65 mm -
宽度 - - 6.35 mm
工作温度 -40℃ ~ 85℃ -40℃ ~ 100℃ -40℃ ~ 100℃
产品生命周期 Obsolete Discontinued at Digi-Key Unknown
包装方式 Tube Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 - EAR99 -
