PC817X4J000F、PC817X4NIP0F、PC817X4NSZ0F对比区别

高亮显示差异参数

型号 PC817X4J000F PC817X4NIP0F PC817X4NSZ0F

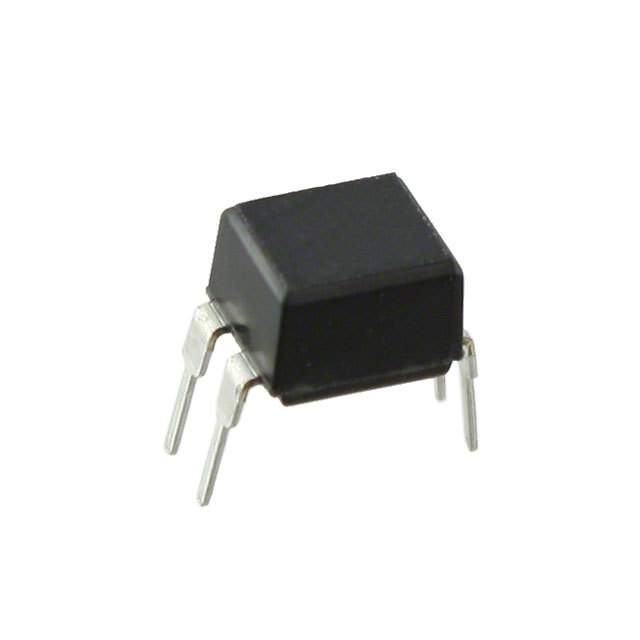

描述 SHARP  PC817X4J000F  光电耦合器, 晶体管输出, 1通道, DIP, 4 引脚, 50 mA, 5 kV, 50 %SHARP  PC817X4NIP0F  光电耦合器, 晶体管输出, 1通道, DIP, 4 引脚, 50 mA, 5 kV, 50 %SHARP  PC817X4NSZ0F  光电耦合器, 晶体管输出, 1通道, DIP, 4 引脚, 50 mA, 5 kV, 50 %

数据手册 ---

制造商 Sharp (夏普) Sharp (夏普) Sharp (夏普)

分类 光耦合器/光隔离器光耦合器/光隔离器光耦合器/光隔离器

安装方式 Through Hole Surface Mount Through Hole

引脚数 4 4 4

封装 DIP-4 SMD-4 DIP-4

上升/下降时间 4µs, 3µs 4µs, 3µs 4µs, 3µs

输出电压 80 V 80 V 80 V

通道数 1 1 1

针脚数 4 4 4

正向电压 1.2 V 1.2 V 1.2 V

输入电流 20 mA 50 mA 50 mA

耗散功率 200 mW 0.2 W 200 mW

隔离电压 5 kV 5 kV 5000 Vrms

击穿电压(集电极-发射极) - - 80 V

正向电流 50 mA 50 mA 50 mA

输出电压(Max) 80 V 80 V 80 V

输入电流(Min) - 50 mA 50 mA

正向电压(Max) 1.4 V 1.4 V 1.4 V

正向电流(Max) 50 mA 50 mA 50 mA

下降时间 3 µs 18000 ns 18 µs

耗散功率(Max) 200 mW 200 mW 200 mW

输入电压(DC) 1.20 V - -

电路数 1 - -

上升时间 4 µs 18000 ns -

下降时间(Max) 18 µs - -

上升时间(Max) 18 µs - -

工作温度(Max) 100 ℃ - -

工作温度(Min) -30 ℃ - -

击穿电压 - 6 V -

封装 DIP-4 SMD-4 DIP-4

高度 3.5 mm - -

工作温度 -30℃ ~ 100℃ -30℃ ~ 100℃ -30℃ ~ 100℃

产品生命周期 Obsolete Discontinued at Digi-Key Discontinued at Digi-Key

包装方式 Each Cut Tape (CT) Cut Tape (CT)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
