90130-3114、90130-3214、90130-3314对比区别

高亮显示差异参数

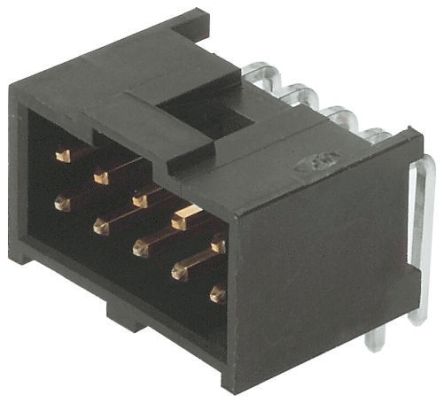

型号 90130-3114 90130-3214 90130-3314

描述 直角锁定针座锁定外壳，适合与直角针座配合使用 ### 2.54mm Molex C-Grid III 系列技术规格 --- 最大额定电流 (A) | 3 最大工作电压（V 交流/直流） | 350 绝缘电阻 MΩ | >1000 最大触点电阻 (mΩ) | 20 触点镀层 | 局部镀金镍 绝缘材料管座： | 15% 纤维填充聚酯 (PBT) 外壳： | 聚苯醚 管座引脚规格 (mm) | 0.64 平方 建议 PCB 孔直径尺寸 (mm) | 1MOLEX  90130-3214  线至板连接器, 直角, C-Grid III 90130系列, 14 触点, 针座, 2.54 mm, 通孔安装, 2 排2.54毫米（ .100 ）间距C-电网III ™接头，双排，直角，带罩，满载， 14电路，黑0.76μm （ 30μ ），金（Au ）选择性电镀 2.54mm (.100) Pitch C-Grid III™ Header, Dual Row, Right Angle, Shrouded, Fully Loaded, 14 Circuits, Black 0.76μm (30μ) Gold (Au) Selective Plating

数据手册 ---

制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)

分类 板对板连接器线对板连接器插头插座

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm -

触点数 14 14 -

极性 Male Male -

触点电镀 Tin Gold -

额定电压(DC) 350 V - -

额定电流 3 A 3 A 3.00 A

排数 2 2 2

灼热丝测试标准 Non-Compliant Non-Compliant Non-Compliant

无卤素状态 Not Low Halogen Not Low Halogen -

方向 Right Angle Right Angle Right Angle

电路数 14 14 12

针脚数 14 14 -

拔插次数 30 - -

额定电流(Max) 3A/触头 - -

工作温度(Max) 125 ℃ - -

工作温度(Min) -55 ℃ - -

额定电压 350VAC, 350VDC 350VAC, 350VDC -

额定电压(AC) - 350 V -

绝缘电阻 - 5.00 GΩ -

接触电阻 - 20.0 mΩ -

长度 20.5 mm 20.5 mm -

宽度 10.9 mm 9.75 mm -

高度 10.9 mm 10.9 mm -

引脚间距 2.54 mm 2.54 mm -

外壳颜色 Black Black -

颜色 Black - -

触点材质 Brass Brass -

工作温度 -55℃ ~ 125℃ - -

外壳材质 Polyester Plastic -

材质 - Polyester -

产品生命周期 Active Active Unknown

包装方式 Tray Tray Tray

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 - No SVHC -
